Dashboard Wire Harness (View of middle section)
WARNING: This page is about a different car, the 2007 Acura CSX and 2006 Acura CSX. However, it is still accessible from the selected car via links, so may be relevant.

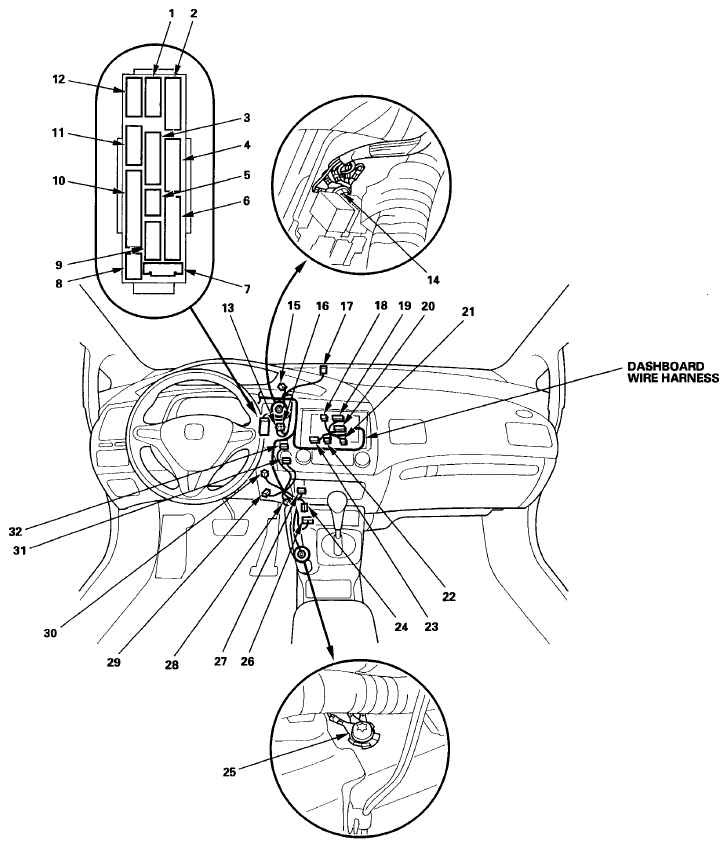

CONNECTOR AND TERMINAL CHART
| Connector or Terminal |
Ref |
Cavities |
Location |
Connects to |
Notes |
| Audio unit connector A |
23 |
17 |
Middle of dash |
|
|
| Audio unit connector B |
21 |
20 |
Middle of dash |
|
|
| Data link connector |
29 |
16 |
Under driver's side of dash |
|
|
| Front accessory power socket |
27 |
2 |
Middle of dash |
|
|
| Front accessory power socket relay |
16 |
4 |
Under middle of dash |
|
|
| Hazard warning switch |
31 |
5 |
Middle of dash |
|
|
| In-car temperature sensor |
30 |
2 |
Middle of dash |
|
|
| Junction box connector A |
7 |
6 |
Under middle of dash |
|
|
| Junction box connector B |
8 |
6 |
Under middle of dash |
|
|
| Junction box connector C |
2 |
14 |
Under middle of dash |
|
|
| Junction box connector D |
5 |
6 |
Under middle of dash |
|
|
| Junction box connector E |
6 |
18 |
Under middle of dash |
|
|
| Junction box connector F |
9 |
10 |
Under left side of dash |
|
|
| Junction box connector G |
4 |
14 |
Under left side of dash |
|
|
| Junction box connector H |
12 |
10 |
Under left side of dash |
|
|
| Junction box connector J |
10 |
22 |
Under left side of dash |
|
|
| Junction box connector K |
3 |
14 |
Under left side of dash |
|
|
| Junction box connector L |
11 |
10 |
Under left side of dash |
|
|
| Junction box connector M |
1 |
10 |
Under left side of dash |
|
|
| Navigation unit connector A |
23 |
17 |
Middle of dash |
|
|
| Navigation unit connector B |
20 |
22 |
Middle of dash |
|
|
| Navigation unit connector C |
19 |
12 |
Middle of dash |
|
|
| Navigation unit connector D |
18 |
5 |
Middle of dash |
|
|
| Navigation unit connector E |
22 |
5 |
Middle of dash |
|
|
| Optional connector (for auxiliary jack) |
28 |
6 |
Under middle of dash |
|
|
| Passenger's airbag cutoff indicator |
32 |
4 |
Middle of dash |
|
|
| Console accessory power socket relay |
13 |
4 |
Under left side of dash |
|
|
| SRS unit connector A |
26 |
28 |
Under middle of dash |
|
|
| Sunlight sensor |
17 |
2 |
Under left side of dash |
|
|
| C503 (Junction connector) |
15 |
12 |
Under left side of dash |
|
|
| C506 |
24 |
23 |
Under middle of dash |
Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH)
) |
|
| G504 |
14 |
|
Under middle of dash |
Body ground, via dashboard wire harness |
|
| G506 |
25 |
|
Under center console |
Body ground, via dashboard wire harness |
|
Courtesy of AMERICAN HONDA MOTOR CO., INC.
