Wheel Angles [2016-2018]: Castor

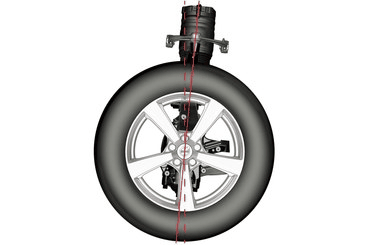

The image shows a positive castor angle.
Castor measurements per side, front
| Model | Control values | Adjustment values | ||
| degrees | Degree minutes | degrees | Degree minutes | |
| V70 (08-) CHASSIS 2 | 2.95° ± 0.50° | 2°57' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V70 (08-) CHASSIS 3 V70 (08-) CHASSIS P (Police) V70 (08-) CHASSIS T (Taxi) |
2.75° ± 0.50° | 2°45' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| XC70 (08-) CHASSIS 1 XC70 (08-) CHASSIS 2 XC70 (08-) CHASSIS P (Police) XC70 (08-) CHASSIS T (Taxi) |
2.55° ± 0.50° | 2°33' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80 (07-) CHASSIS 1 S80 (07-) CHASSIS 3 S80 (07-) CHASSIS T (Taxi) |
2.75° ± 0.50° | 2°45' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80 (07-) CHASSIS 2 S80 (07-) CHASSIS P (Police) |
2.95° ± 0.50° | 2°57' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80L | 2.75° ± 0.50° | 2°45' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| XC60 Factory Code: 22 (EU) | 2.70° ± 0.50° | 2°42' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| XC60 Factory Code: 36 (CH) | 2.80° ± 0.50° | 2°48' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60 (11-) CHASSIS 1 2WD S60 (11-) CHASSIS 3 2WD S60 (11-) CHASSIS 1 4WD S60 (11-) CHASSIS 3 4WD |
2.85° ± 0.50° | 2°51' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60 (11-) CHASSIS 2 2WD S60 (11-) CHASSIS 2 4WD S60 (11-) CHASSIS E 4WD |
2.95° ± 0.50° | 2°57' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V60 (11-) CHASSIS 3 D82PHEV V60 (11-) CHASSIS 1 2WD V60 (11-) CHASSIS 3 2WD V60 (11-) CHASSIS 1 4WD V60 (11-) CHASSIS 3 4WD V60 (11-) CHASSIS P (Police) |
2.85° ± 0.50° | 2°51' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V60 (11-) CHASSIS 2 2WD V60 (11-) CHASSIS 2 4WD V60 (11-) CHASSIS E 4WD |
2.95° ± 0.50° | 2°57' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60L | 2.85° ± 0.50° | 2°51' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60 CC V60 CC |
2.90° ± 0.50° | 2°54' ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
