Wheel Angles [2016-2018]: Camber

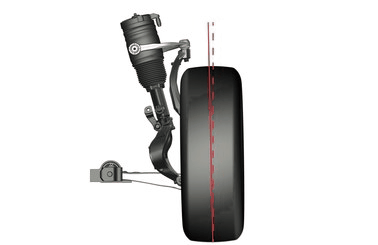

The image shows a negative camber angle, and the dashed line corresponds to the vertical line.
Camber measurement per side, front
| Model | Control values | Adjustment values | ||
| degrees | Degree minutes | degrees | Degree minutes | |
| XC60 | -0.76° ± 0.70° | -0°45'36" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60 (11-) CHASSIS 1 2WD S60 (11-) CHASSIS 3 2WD S60 (11-) CHASSIS 1 4WD S60 (11-) CHASSIS 3 4WD |
-0.94° ± 0.70° | -0°56'24" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60 (11-) CHASSIS 2 2WD S60 (11-) CHASSIS 2 4WD S60 (11-) CHASSIS E 4WD |
-1.15° ± 0.70° | -1°09' ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60L 2WD S60L 4WD S60L Hybrid |
-0.94° ± 0.70° | -0°56'24" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V60 (11-) CHASSIS 3 D82PHEV V60 (11-) CHASSIS 1 2WD V60 (11-) CHASSIS 3 2WD V60 (11-) CHASSIS 1 4WD V60 (11-) CHASSIS 3 4WD V60 (11-) CHASSIS P (Police) |
-0.94° ± 0.70° | -0°56'24" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V60 (11-) CHASSIS 2 2WD V60 (11-) CHASSIS 2 4WD V60 (11-) CHASSIS E 4WD |
-1.15° ± 0.70° | -1°09' ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S60 CC V60 CC |
-0.95° ± 0.70° | -0°57' ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V70 (08-) CHASSIS 2 | -1.13° ± 0.70° | -1°07'48" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V70 (08-) CHASSIS 3 V70 (08-) CHASSIS P (Police) |
-0.81° ± 0.70° | -0°48'36" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| V70 (08-) CHASSIS T (Taxi) | -0.73° ± 0.70° | -0°43'48" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| XC70 (08-) CHASSIS 1 XC70 (08-) CHASSIS 2 |
-0.83° ± 0.50° | -0°49'48" ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| XC70 (08-) CHASSIS P LHD (Police) XC70 (08-) CHASSIS P RHD (Police) |
-0.83° ± 0.50° | -0°49'48" ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| XC70 (08-) CHASSIS T (Taxi) | -0.77° ± 0.50° | -0°46'12" ± 0°30' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80 (07-) CHASSIS 1 S80 (07-) CHASSIS 3 |
-0.81° ± 0.70° | -0°48'36" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80 (07-) CHASSIS 2 | -1.14° ± 0.70° | -1°08'24" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80 (07-) CHASSIS P (Police) | -1.14° ± 0.70° | -1°08'24" ± 0°42' | 0.0° ± 0.70° | 0.0° ± 0°42' |
| S80 (07-) CHASSIS T (Taxi) | -0.73° ± 0.70° | -0°43'48" ± 0°42' | 0.0° ± 0.70° | 0.0°± 0°42' |
| S80L | RHS -0.79° ± 0.35° LHS -0.49° ± 0.35° |
RHS -0°47'24" ±0° 21" LHS -0° 29'24"±0° 21' |
0.35° ± 0.35° | 0°21' ± 0°21' |
Camber measurement per side, rear
| Model | Control values | Adjustment values | ||
| degrees | Degree minutes | degrees | Degree minutes | |
| XC60 | -0.83° ± 0.7° | -0°49'48" ± 0°42' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S60 (11-) CHASSIS 1 2WD S60 (11-) CHASSIS 3 2WD S60 (11-) CHASSIS 1 4WD S60 (11-) CHASSIS 3 4WD |
-1.33° ± 1.0° | -1°19'48" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S60 (11-) CHASSIS 2 2WD S60 (11-) CHASSIS 2 4WD S60 (11-) CHASSIS E 4WD |
-1.58° ± 1.0° | -1°34'48" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S60L 2WD S60L 4WD |
-1.39° ± 1.0° | -1°23'24" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S60L Hybrid | -1.30° ± 1.0° | -1°18' ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V60 (11-) CHASSIS 1 W/O NIVOMAT V60 (11-) CHASSIS 3 W/O NIVOMAT |
-1.33° ± 1.0° | -1°19'48" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V60 (11-) CHASSIS 1 NIVOMAT V60 (11-) CHASSIS 3 NIVOMAT V60 (11-) CHASSIS P (Police) |
-1.31° ± 1.0° | -1°18'36" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V60 (11-) CHASSIS 2 2WD V60 (11-) CHASSIS 2 4WD V60 (11-) CHASSIS E 4WD |
-1.58° ± 1.0° | -1°34'48" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V60 (11-) D82PHEV | -1.36° ± 1.0° | -1°21'36" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S60 CC V60 CC |
-1.14° ± 1.0° | -1°08'24" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V70 (08-) CHASSIS 2 | -1.57° ± 1.0° | -0°34'12" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V70 (08-) CHASSIS 3 V70 (08-) CHASSIS P (Police) |
-1.21° ± 1.0° | -1°12'36" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| V70 (08-) CHASSIS T (Taxi) | -1.06° ± 1.0° | -1°03'36" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| XC70 (08-) CHASSIS 1 NIVOMAT XC70 (08-) CHASSIS 2 NIVOMAT |
-0.77° ± 0.7° | -0°46'12" ± 0°42' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| XC70 (08-) CHASSIS 1 W/O NIVOMAT XC70 (08-) CHASSIS 2 W/O NIVOMAT |
-0.85° ± 0.70° | -0°51' ± 0°42" | 0.0° ± 1.50° | 0.0° ± 1°30' |
| XC70 (08-) CHASSIS P (Police) | -0.58° ± 0.70° | -0°34'48" ± 0°42' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| XC70 (08-) CHASSIS T (Taxi) | -0.65° ± 0.70° | -0°39' ± 0°42' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S80 (07-) CHASSIS 1 W/O NIVOMAT S80 (07-) CHASSIS 3 W/O NIVOMAT |
-1.46° ± 1.0° | -1°27'36" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S80 (07-) CHASSIS 1 NIVOMAT S80 (07-) CHASSIS 3 NIVOMAT |
-1.47° ± 1.0° | -1°28'12" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S80 (07-) CHASSIS 2 | -1.73° ± 1.0° | -1°43'48" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S80 (07-) CHASSIS P (Police) | -1.70° ± 1.0° | -1°42' ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S80 (07-) CHASSIS T (Taxi) | -1.21° ± 1.0° | -1°12'36" ± 1°0' | 0.0° ± 1.50° | 0.0° ± 1°30' |
| S80L | -1.46° ± 0.50° | -1°27'36" ± 0°30' | 0.0° ± 0.50° | 0.0° ± 0°30' |
