Signal Specification
WARNING: This page is about a different car, the 2009 Volvo S60, 2008 Volvo S60, 2007 Volvo S60, 2006 Volvo S60, and 2005 Volvo S60. However, it is still accessible from the selected car via links, so may be relevant.
General
All values specified below are between the relevant terminal and terminal #8 (power ground).
NOTE:
It is important to check ground terminals before taking readings.
| U= | DC voltage in volts (V) |
| Ubat = | Battery voltage (V) |
| Ulow = | Voltage approximately 0 V |
| - | - |
Signal table, connector A
| Control module terminal | Signal type | Ignition off | Ignition on | Other |
|---|---|---|---|---|
| #A1 | Voltage feed control module | Ulow | Ubat | Ignition switch position II. |
| #A2 | - | - | - | - |
| #A3 | - | - | - | - |
| #A4 | - | - | - | - |
| #A5 | - | - | - | - |
| #A6 | - | - | - | - |
| #A7 | - | - | - | - |
| #A8 | Ground | Ulow | Ulow | - |
| #A9 | - | - | - | - |
| #A10 | - | - | - | - |
| #A11 | - | - | - | - |
| #A12 | Serial communication (LIN) | - | During communication the voltage is 0 V - Ubat | - |
| #A13 | - | - | - | - |
| #A14 | - | - | - | - |
| #A15 | - | - | - | - |
| #A16 | - | - | - | - |

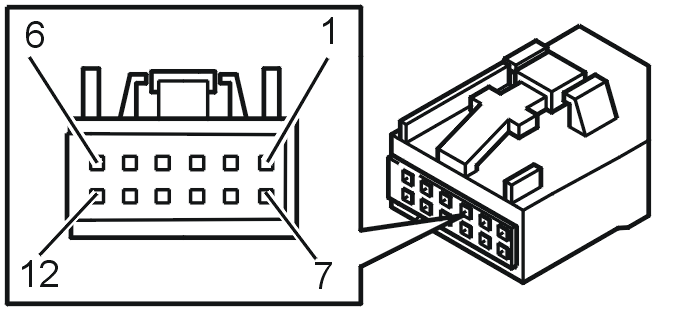

Signal Table, Connector B, Center Terminal
| Control module terminal | Signal type | Ignition off | Ignition on | Other |
|---|---|---|---|---|
| #B1 | Signal ground, front parking sensors | Ulow | Ulow | - |
| #B2 | Voltage supply, front parking sensors | Ulow | Ubat | - |
| #B3 | - | - | - | - |
| #B4 | - | - | - | - |
| #B5 | Signal, parking sensor 5 (outer left front) | - | - | - |
| #B6 | Signal, parking sensor 6 (inner left front) | - | - | - |
| #B7 | Signal, parking sensor 7 (inner right front) | - | - | - |
| #B8 | Signal, parking sensor 8 (outer right front) | - | - | - |
| #B9 | - | - | - | - |
| #B10 | - | - | - | - |
| #B11 | - | - | - | - |
| #B12 | - | - | - | - |
Signal Table, Connector C
| Control module terminal | Signal type | Ignition off | Ignition on | Other |
|---|---|---|---|---|
| #C1 | Signal ground, rear parking sensors | Ulow | Ulow | - |
| #C2 | Signal, parking sensor 3 (inner right rear) | - | - | - |
| #C3 | Signal, parking sensor 2 (inner left rear) | - | - | - |
| #C4 | Signal, parking sensor 4 (outer right rear) | - | - | - |
| #C5 | Signal, parking sensor 1 (outer left rear) | - | - | - |
| #C6 | Voltage supply, rear parking sensors | Ulow | Ubat | - |
| #C7 | Signal ground, rear parking sensors | Ulow | Ulow | - |
| #C8 | Signal ground, rear parking sensors | Ulow | Ulow | - |
| #C9 | Signal ground, rear parking sensors | Ulow | Ulow | - |
| #C10 | Voltage supply, rear parking sensors | Ulow | Ubat | - |
| #C11 | Voltage supply, rear parking sensors | Ulow | Ubat | - |
| #C12 | Voltage supply, rear parking sensors | Ulow | Ubat | - |
