Section 8 (Vacuum Diagrams - Turbo)
>>
Vacuum Hose Diagram(S)
Vacuum Hose Diagram(S)
WARNING:
This page is about a different car, the 1996 Volvo 850. However, it is still accessible from the selected car via links, so may be relevant.

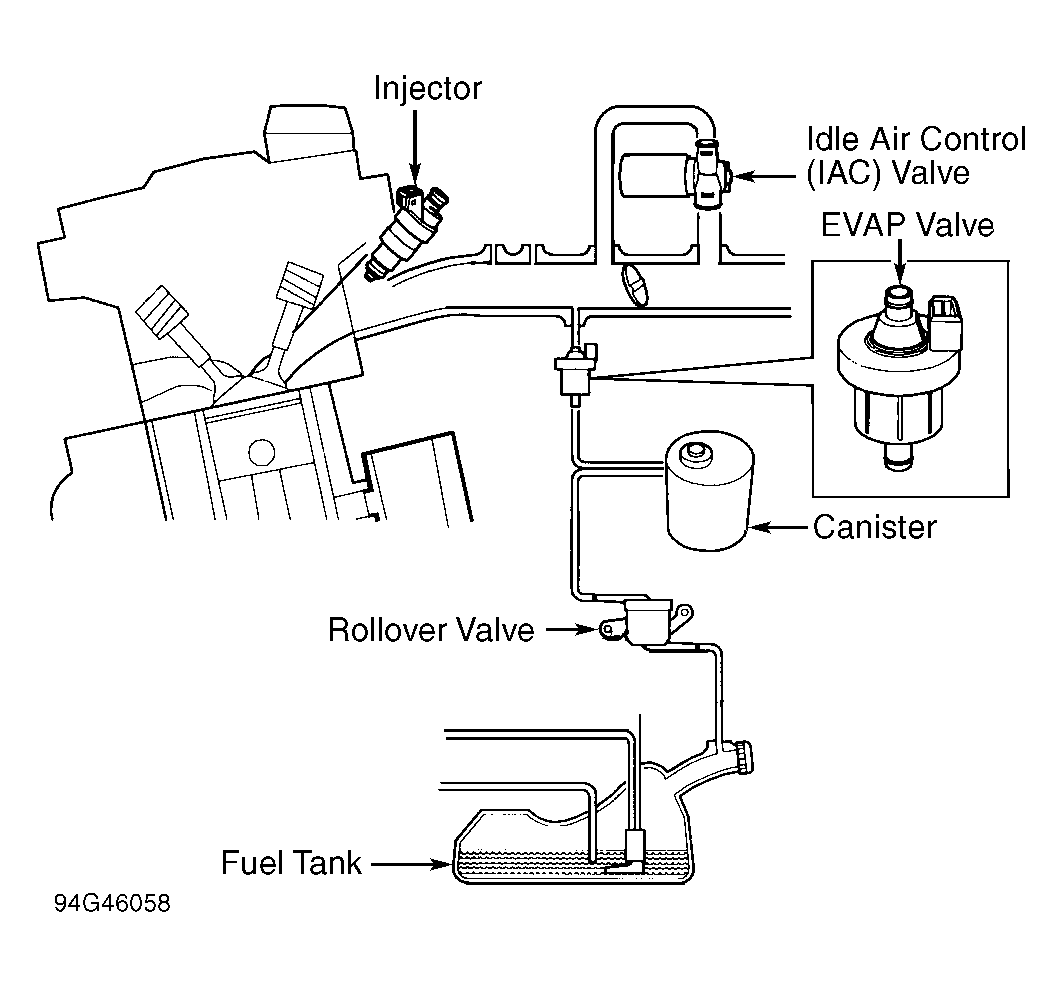

Fig 1: Identifying EVAP System Components
Courtesy of VOLVO CARS OF NORTH AMERICA.

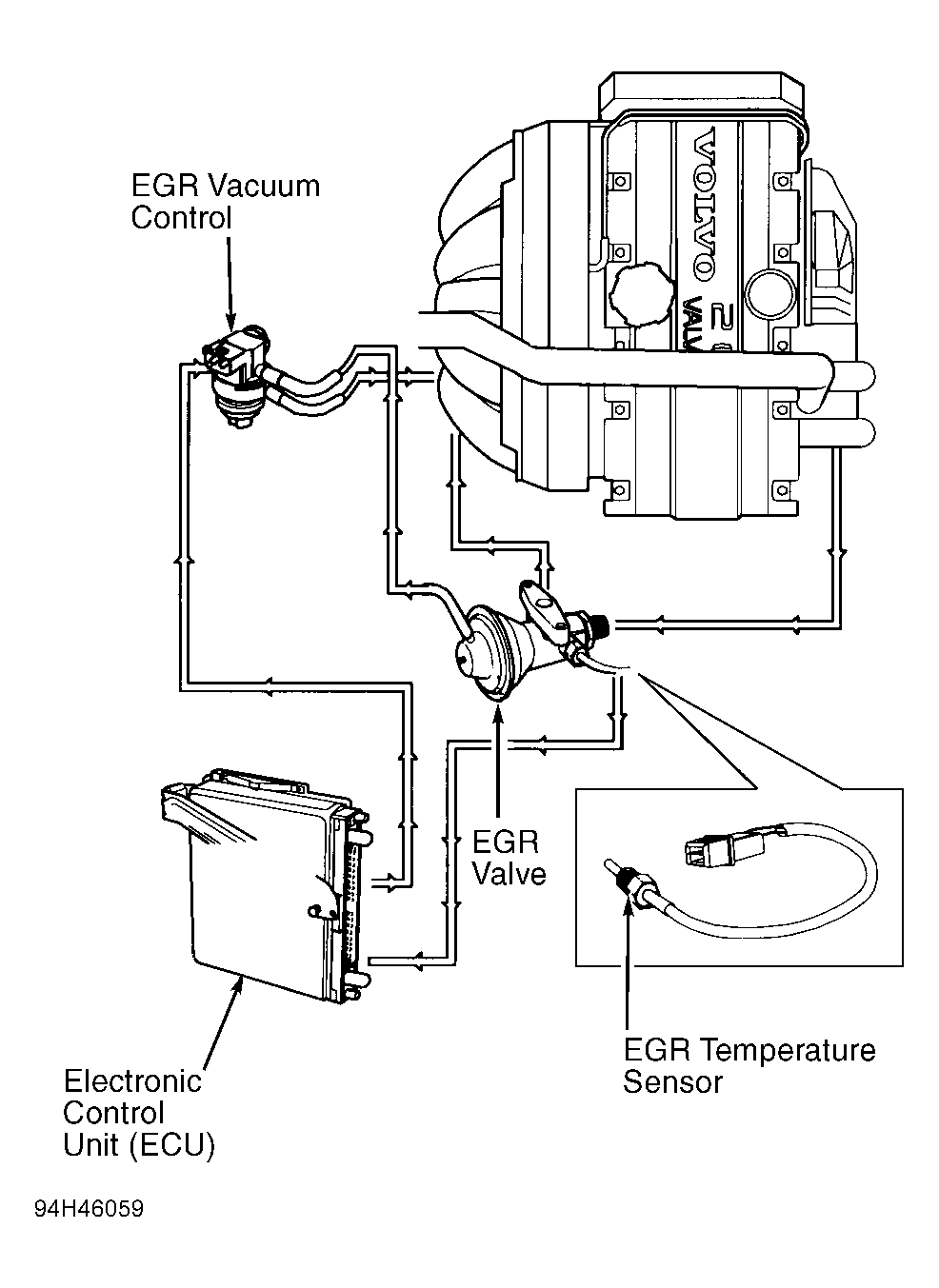

Fig 2: Identifying EGR System Components
Courtesy of VOLVO CARS OF NORTH AMERICA.
