Thorax Airbag Crash Sensor In Front Passenger Side B-Pillar, Airbag Control Module, Driver Head Curtain Airbag Igniter, Front Passenger Head Curtain Airbag Igniter, Driver Seat Belt TENSIONER Igniter 2

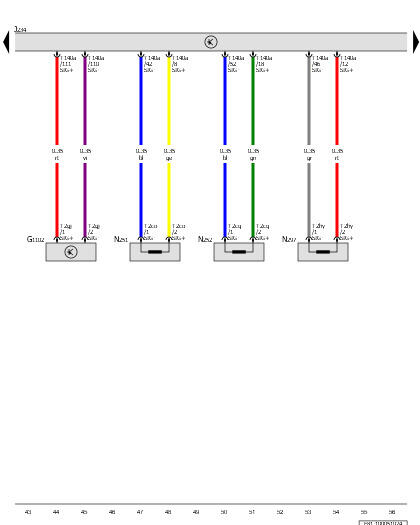

GWWE81-100051024Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

G1102

Thorax Airbag Crash Sensor in Front Passenger Side B-Pillar

J234

Airbag Control Module

N251

Driver Head Curtain Airbag Igniter

N252

Front Passenger Head Curtain Airbag Igniter

N297

Driver Seat Belt Tensioner Igniter 2

T2co

2-Pin Connector, Yellow

T2cq

2-Pin Connector, Yellow

T2gj

2-Pin Connector, Yellow

T2hy

2-Pin Connector, Yellow

T140a

140-Pin Connector, Yellow
