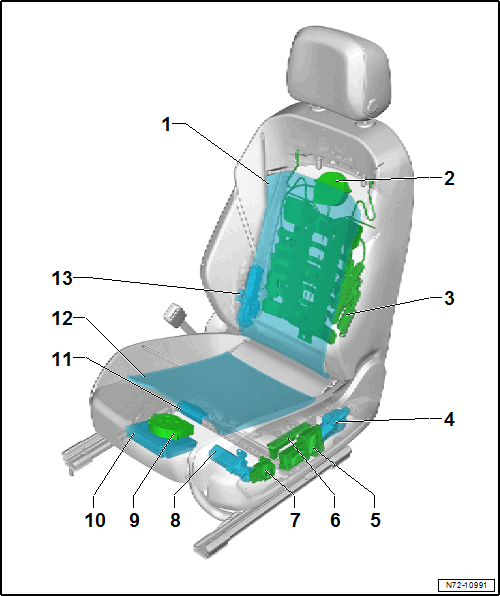

Component Location Overview - Electric And Electronic Components
WARNING: This page is about a different car, the 2023 Volkswagen Atlas. However, it is still accessible from the selected car via links, so may be relevant.
- Backrest Heating Element
- Driver Backrest Heating Element -Z7-
- Front Passenger Backrest Heating Element -Z9-
- Depending on the vehicle equipment
- Removing and Installing. Refer to Driver Backrest Heating Element -Z7- /Front Passenger Backrest Heating Element -Z9-, REMOVING AND INSTALLING .
- Backrest Blower Fan
- Left Front Seat Backrest Fan 1 -V512-
- Right Front Seat Backrest Fan 1 -V516-
- Lumbar Support
- Driver Seat Lumbar Support Curvature Adjustment Motor -V125-
- Driver Seat Lumbar Support Height Adjustment Motor -V129-
- Front Passenger Seat Lumbar Support Curvature Adjustment Motor -V126-
- Front Passenger Seat Lumbar Support Height Adjustment Motor -V130-
- Overview. Refer to OVERVIEW - FRONT BACKREST, POWER LUMBAR SUPPORT .
- Removing and Installing. Refer to LUMBAR SUPPORT ADJUSTMENT MOTORS -V125- / -V126- / -V129- / -V130-, REMOVING AND INSTALLING .
- Seat Height Adjustment
- Driver Seat Height Adjustment Motor -V138-
- Front Passenger Seat Height Adjustment Motor -V246-
- Removing and Installing. Refer to SEAT HEIGHT ADJUSTER, REMOVING AND INSTALLING, POWER SEAT .
- Seat Adjustment Control Head
- Driver Seat Adjustment Control Head -E470-
- Front Passenger Seat Adjustment Control Head -E471-
- Removing and Installing. Refer to Driver Seat Adjustment Control Head -E470- /Front Passenger Seat Adjustment Control Head -E471-, REMOVING AND INSTALLING .
- Control Head for Memory Settings
- Driver Seat Memory Settings Control Head -E464-
Equipped on some models
- Driver Seat Memory Settings Control Head -E464-
- Lumbar Support Adjustment Switch
- Driver Seat Lumbar Support Adjustment Switch -E176-
- Front Passenger Seat Lumbar Support Adjustment Switch -E177-
- Removing and Installing. Refer to Driver Seat Lumbar Support Adjustment Switch -E176- /Front Passenger Seat Lumbar Support Adjustment Switch -E177-, REMOVING AND INSTALLING .
- Seat Angle Adjuster
- Driver Seat Angle Adjustment Motor -V243-
- Front Passenger Seat Angle Adjustment Motor -V244-
- Removing and Installing. Refer to Driver Seat Adjustment Control Head -E470- /Front Passenger Seat Adjustment Control Head -E471-, REMOVING AND INSTALLING .
- Seat Cushion Blower Fan
- Left Front Seat Cushion Fan 1 -V514-
- Right Front Seat Cushion Fan 1 -V518-
- Removing and Installing. Refer to Left Front Seat Cushion Fan 1 -V514- /Right Front Seat Cushion Fan 1 -V518-, REMOVING AND INSTALLING .
- Control Module
- Depending on the vehicle equipment
- Memory Seat/Steering Column Adjustment Control Module -J136-, Removing and Installing. Refer to Driver Seat Adjustment Control Module -J810- /Front Passenger Seat Adjustment Control Module -J720-, REMOVING AND INSTALLING .
- Seat Forward/Back Adjuster
- Driver Seat Forward/Back Adjustment Motor -V28-
- Front Passenger Seat Forward/Back Adjustment Motor -V31-
- Removing and Installing. Refer to Driver Seat Forward/Back Adjustment Motor -V28- /Front Passenger Seat Forward/Back Adjustment Motor -V31-, REMOVING AND INSTALLING .
- Seat Heating Element
- Driver Seat Heating Element -Z6-
- Front Passenger Seat Heating Element -Z8-
- Depending on the vehicle equipment
- Removing and Installing. Refer to Driver Seat Heating Element -Z6- /Front Passenger Seat Heating Element -Z8-, REMOVING AND INSTALLING .
- Backrest Adjuster
- Driver Backrest Adjustment Motor -V45-
- Front Passenger Backrest Adjustment Motor -V46-
- Removing and Installing. Refer to Driver Backrest Adjustment Motor -V45- /Front Passenger Backrest Adjustment Motor -V46-, REMOVING AND INSTALLING .
