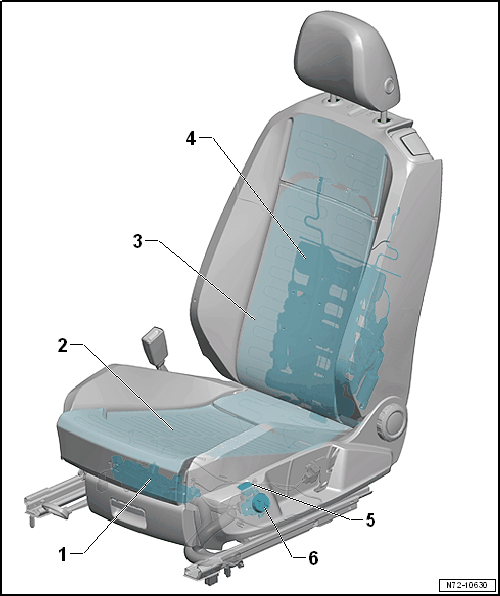

Component Locations Overview - Electric And Electronic Components, Standard Seat, Ergo Comfort Seat
WARNING: This page is about a different car, the 2023 Volkswagen Arteon. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The overview shows the driver side as an example.
- Massage Function Control Module -J740-
- Depending on the vehicle equipment
- Removing and Installing. Refer to Massage Function Control Module -J740-, REMOVING AND INSTALLING .
- Seat Heating Element
- Driver Seat Heating Element -Z6-
- Front Passenger Seat Heating Element -Z8-
- Depending on the vehicle equipment
- Removing and Installing. Refer to DRIVER AND FRONT PASSENGER SEAT HEATING ELEMENT -Z6- / -Z8-, REMOVING AND INSTALLING .
- Backrest Heating Element
- Driver Backrest Heating Element -Z7-
- Front Passenger Backrest Heating Element -Z9-
- Depending on the vehicle equipment
- Removing and Installing. Refer to DRIVER/FRONT PASSENGER BACKREST HEATING ELEMENT -Z7- / -Z9-, REMOVING AND INSTALLING .
- Lumbar Support
- Driver Seat Lumbar Support Curvature Adjustment Motor -V125-
- Driver Seat Lumbar Support Height Adjustment Motor -V129-
- Front Passenger Seat Lumbar Support Curvature Adjustment Motor -V126-
- Front Passenger Seat Lumbar Support Height Adjustment Motor -V130-
- Depending on the vehicle equipment
- Overview. Refer to OVERVIEW - FRONT BACKREST, POWER LUMBAR SUPPORT .
- Removing and Installing. Refer to LUMBAR SUPPORT ADJUSTMENT MOTORS -V125- / -V126- / -V129- / -V130-, REMOVING AND INSTALLING .
- Massage Button
- Driver Side Massage Function Button -E670-
- Front Passenger Massage Function Button -E671-
- Depending on the vehicle equipment
- Lumbar Support Adjustment Switch
- Driver Seat Lumbar Support Adjustment Switch -E176-
- Front Passenger Seat Lumbar Support Adjustment Switch -E177-
- Depending on the vehicle equipment
- Removing and Installing. Refer to DRIVER AND FRONT PASSENGER SEAT LUMBAR SUPPORT ADJUSTMENT SWITCH -E176- / -E177-, REMOVING AND INSTALLING .
