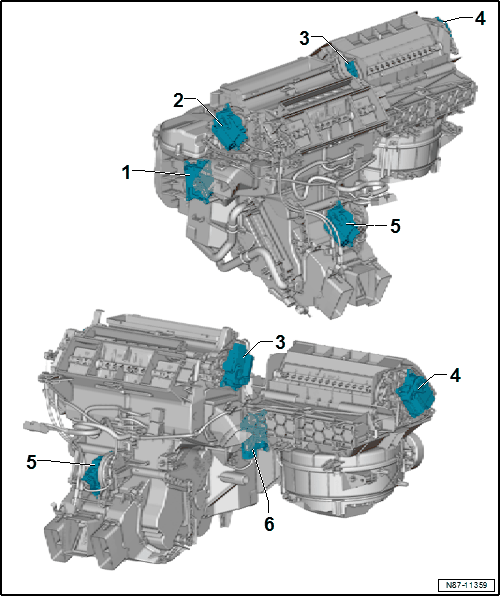

Component Location Overview - Front Actuators, Vehicles With CLIMATRONIC
WARNING: This page is about a different car, the 2023 Volkswagen Arteon. However, it is still accessible from the selected car via links, so may be relevant.
- Left Temperature Control Door Motor -V158-
- With the Left Temperature Control Door Position Sensor -G220-
- To check. Refer to Vehicle Diagnostic Tester.
- Removing and Installing. Refer to Left Temperature Control Door Motor -V158-, REMOVING AND INSTALLING .
- Replacing: initiate the basic setting. Refer to Vehicle Diagnostic Tester.
- Front Air Distribution Door Motor -V426- with Front Air Distribution Door Motor Position Sensor -G642-
- With the Front Air Distribution Door Motor Position Sensor -G642-
- To check. Refer to Vehicle Diagnostic Tester.
- Removing and Installing. Refer to Front Air Distribution Door Motor -V426- WITH Air Distribution Door Motor Position Sensor -G642-, REMOVING AND INSTALLING .
- Replacing: initiate the basic setting. Refer to Vehicle Diagnostic Tester.
- Defroster Door Motor -V107-
- With the Defroster Door Motor Position Sensor -G135-
- To check. Refer to Vehicle Diagnostic Tester.
- Removing and Installing. Refer to Defroster Door Motor -V107- WITH Defroster Door Motor Position Sensor -G135-, REMOVING AND INSTALLING .
- Replacing: initiate the basic setting. Refer to Vehicle Diagnostic Tester.
- Fresh Air/Recirculating Air/Back Pressure Door Motor -V425-
- With the Fresh Air/Recirculating Air/Back Pressure Door Motor Position Sensor -G644-
- To check. Refer to Vehicle Diagnostic Tester.
- Removing and Installing. Refer to Fresh Air/Recirculating Air/Back Pressure Door Motor -V425- WITH Fresh Air/Recirculating Air/Back Pressure Door Motor Position Sensor -G644-, REMOVING AND INSTALLING .
- Replacing: initiate the basic setting. Refer to Vehicle Diagnostic Tester.
- Rear Temperature Control Door Motor -V137-
- With the Rear Temperature Control Door Motor Position Sensor -G479-
- To check. Refer to Vehicle Diagnostic Tester.
- Removing and Installing. Refer to Rear Temperature Control Door Motor -V137-, REMOVING AND INSTALLING .
- Replacing: initiate the basic setting. Refer to Vehicle Diagnostic Tester.
- Right Temperature Control Door Motor -V159-
- With Right Temperature Control Door Position Sensor -G221-
- To check. Refer to Vehicle Diagnostic Tester.
- Removing and Installing. Refer to Right Temperature Control Door Motor -V159-, REMOVING AND INSTALLING .
- Replacing: initiate the basic setting. Refer to Vehicle Diagnostic Tester.
