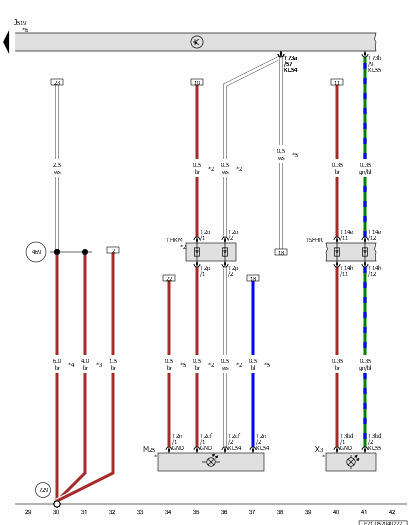

Vehicle Electrical System Control Module, High-Mounted Brake Lamp Bulb, Rear Fog Lamp
J519
Vehicle Electrical System Control Module
M25
High-Mounted Brake Lamp Bulb
T2cf
2-Pin Connector, Black
T2n
2-Pin Connector, Black
T2o
2-Pin Connector, Black
T2p
2-Pin Connector, Black
T3bd
3-Pin Connector, Black
T14e
14-Pin Connector, Black
T14h
14-Pin Connector, Black
T73a
73-Pin Connector, Black
T73b
73-Pin Connector, Black
THKM
Coupling Point on Rear Lid, Center
TSFHR
Coupling Point on Right Rear Bumper
X3
Rear Fog Lamp
469
Ground Connection 20 (in Interior Wiring Harness)
729
Ground Connection on Left Rear Wheel Housing
*
Pre-Wired Component
*2
Hatchback
*3
For Vehicles Without Sensor-Controlled Power Rear Lid Opening
*4
For Vehicles with Sensor-Controlled Power Rear Lid Opening
*5
Coupe
*6
Refer to Applicable Light Switch Wiring Diagram
