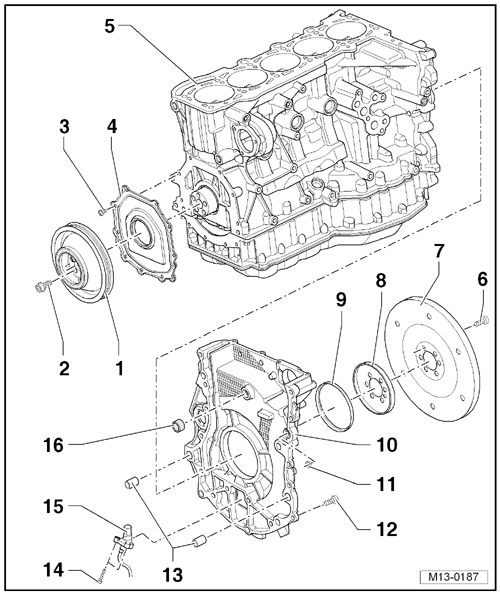

Cylinder Block Overview, Transmission Side
WARNING: This page is about a different car, the 2014 Volkswagen Beetle and 2013 Volkswagen Beetle. However, it is still accessible from the selected car via links, so may be relevant.
- Belt Pulley/Vibration Damper
- There are different versions
- Bolts
- 50 Nm + 90° turn
- Quantity: 5
- Use strength category 10.9 only
- Replace after removing
- Bolt
- 10 Nm
- Sealing Flange on Belt Pulley Side
- With integrated sealing ring
- Removing and installing, refer to SEALING FLANGE, BELT PULLEY SIDE
- Cylinder Block
- Bolt
- 60 Nm + 90° turn
- Replace after removing
- Drive Plate/Flywheel
- To remove, secure crankshaft using Crankshaft Locking Pin T40069.
- Flywheel must not be pried out or timing housing cover will be damaged
- Drive plate, removing and installing, refer to DRIVE PLATE
- Sensor Wheel
- For the Engine Speed Sensor -G28-
- With position holder
- Seal on Transmission Side
- Removing and installing, refer to CRANKSHAFT SEAL, REPLACING, TRANSMISSION SIDE
- Control Housing Cover
- Removing and installing, refer to SEALING FLANGE, TRANSMISSION SIDE
- O-ring
- Replace after removing
- Bolt
- 25 Nm
- Alignment Sleeves
- Bolt
- 5 Nm
- Engine Speed Sensor -G28-
- Seal
- Replace after removing
