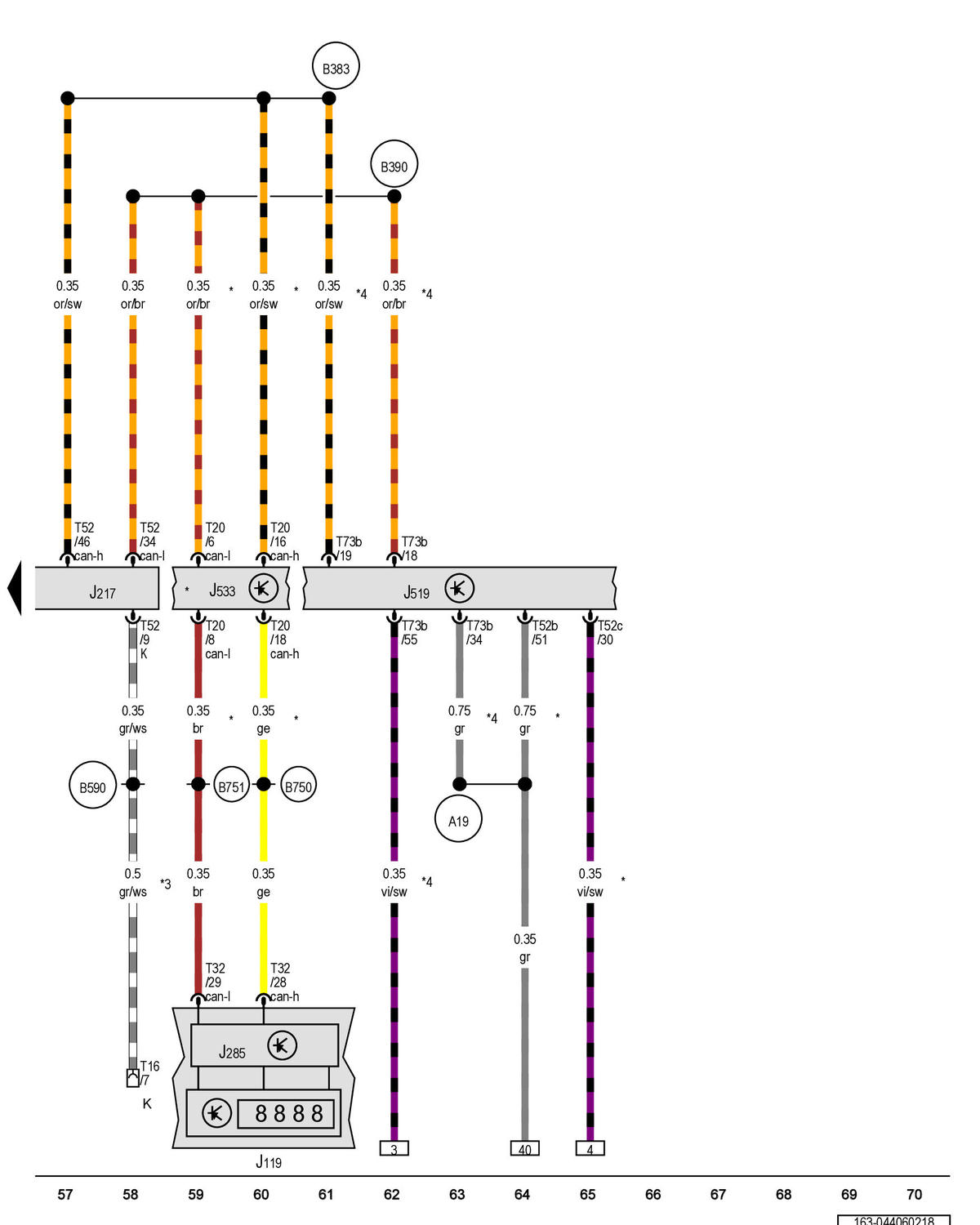

MULTIFUNCTION Indicator, Transmission Control Module, Instrument Cluster Control Module, Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface
J119
Multifunction Indicator
J217
Transmission Control Module
J285
Instrument Cluster Control Module
J519
Vehicle Electrical System Control Module
J533
Data Bus on Board Diagnostic Interface
T16
16-Pin Connector
T20
20-Pin Connector
T32
32-Pin Connector
T52
52-Pin Connector
T52b
52-Pin Connector
T52c
52-Pin Connector
T73b
73-Pin Connector
Connection 58d (in Instrument Panel Wiring Harness)
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
KS-Diagnostic Cable Connection (in Interior Wiring Harness)
CAN Bus High Display and Control Connection 1
CAN Bus Low Display and Control Connection 1
*
For Vehicles with High Equipment (AW1)
*2
Diagnostic Connector
*3
Diameter Depends on Equipment
*4
For Vehicles with Low Equipment (AW0)
