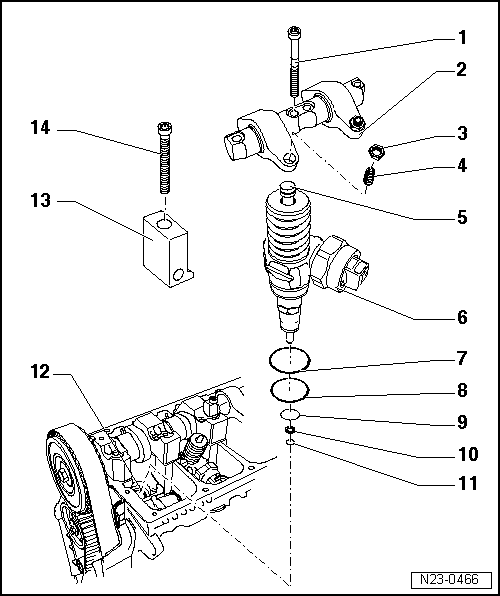

Pump Injector Unit Assembly Overview
WARNING: This page is about a different car, the 2006 Volkswagen Jetta and 2005 Volkswagen Jetta. However, it is still accessible from the selected car via links, so may be relevant.
- Observe rules for cleanliness, refer to CLEAN WORKING CONDITIONS .
- Always replace sealing rings and O-rings.
- 20 Nm + 90° ( 1
/ 4
turn) additional turn
- Replace
- Rocker arm axle
- With rocker arm
- Removing and installing, refer to PUMP INJECTOR UNIT .
- Lock nut, 30 Nm
- Adjustment screw
- Replace
- Ball pin
- Replace
- Pump-injector unit
- Removing and installing, refer to PUMP INJECTOR UNIT .
- O-ring
- Replacing, refer to PUMP INJECTOR UNIT O-RING .
- O-ring
- Replacing, refer to PUMP INJECTOR UNIT O-RING .
- O-ring
- Replacing, refer to PUMP INJECTOR UNIT O-RING .
- Heat protection seal
- Replace
- Circlip
- Cylinder head
- Tension block
- 12 Nm + 270° ( 3
/ 4
turn) additional turn
- Replace
