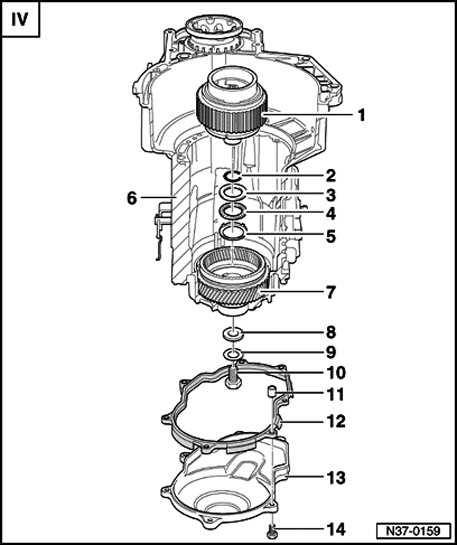

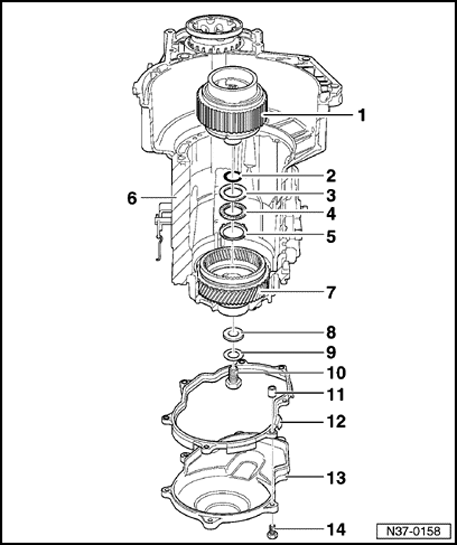

IV - Planet carrier and transmission housing with input gear and cover
WARNING: This page is about a different variant/trim than selected.
NOTE:
- Refer to Overview, Planetary gearbox, disassembling and assembling -Overview- .
- Disassembling planetary gearbox. Refer to Planetary gearbox, disassembling and assembling .
- Assembling. Refer to Assembling planetary gearbox .
1 - Planet carrier
- Adjusting. Refer to Planet carrier, adjustments
2 - O-ring
- Always replace
- Insert in planet carrier
3 - Axial needle bearing washer
4 - Axial needle bearing
5 - Axial needle bearing washer
- Install smooth side in input gear
6 - Transmission housing with input gear installed
7 - Input gear
- Do not remove to disassemble planetary gearbox
- Removing and installing input gear or axial needle bearing for planet carrier. Refer to Input gear, removing and installing
8 - Planet carrier shim
- Determining thickness. Refer to Adjusting planet carrier, Planet carrier, adjustments
9 - Washer
10 - Bolt
- 30 Nm
- For small input shaft
11 - Spacer bushing
- Clip qty. 7 into gasket
12 - Gasket
- Always replace
13 - Cover
14 - Bolt, 8 Nm
- 8 Nm
