Transmission Layout
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2005 Volkswagen Jetta, 2005 Volkswagen GTI, 2004 Volkswagen Jetta, 2004 Volkswagen GTI, and 2003 Volkswagen Jetta. However, it is still accessible from the selected car via links, so may be relevant.

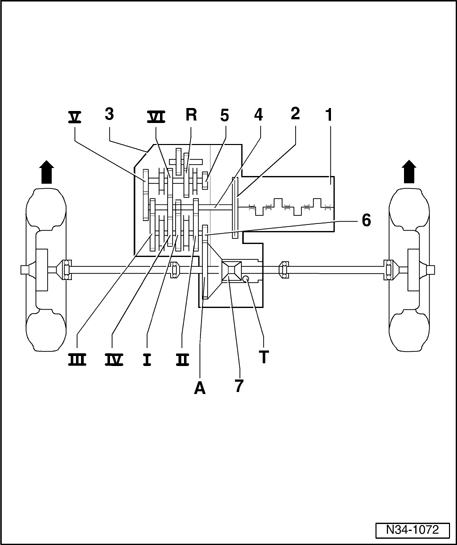

Designation
1 - Engine
2 - Clutch
3 - Transmission
4 - Input shaft
5 - Output shaft 5th/6th/reverse gears
6 - Output shaft 1st-4th gears
7 - Differential
Arrows point in direction of travel
Gear ratios
| I | - | 1st gear |
| II | - | 2nd gear |
| III | - | 3rd gear |
| IV | - | 4th gear |
| V | - | 5th gear |
| VI | - | 6th gear |
| R | - | Reverse gear |
| A | - | Final drive |
| T | - | Speedometer drive |
Arrows point in direction of travel
