Differential, disassembling and assembling: Notes
WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 1995 Volkswagen Jetta III, 1995 Volkswagen Golf III, 1995 Volkswagen Cabrio, 1994 Volkswagen Jetta III, and 1994 Volkswagen Golf III. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- Heat tapered roller bearing inner race to 100 °C (212 °F) before pressing on.
- Heat adjusting ring for tapered roller bearing to 100 °C (212 °F) before pressing in tapered roller bearing outer race.
NOTE:

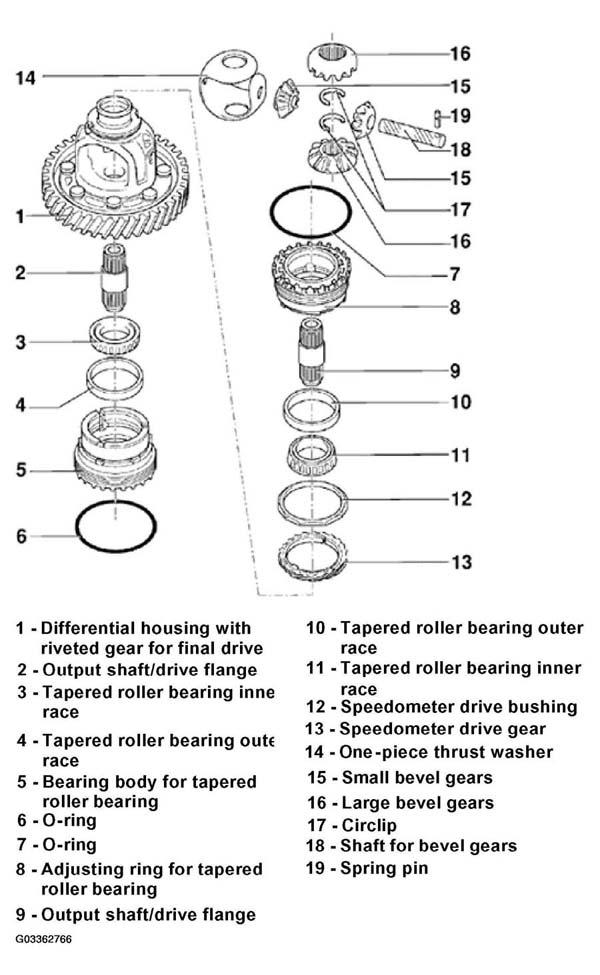

The following list refers to items in Fig 1.
- - Differential housing with riveted gear for final drive
- Final drive gear is riveted onto differential housing and then machined
- If differential or final drive gear is damaged, replace differential housing along with riveted final drive gear
- Number of teeth on final drive gear. See Code letters, model/engine applications, ratios, equipment .
- - Output shaft/drive flange
- Removing and installing. See DIFFERENTIAL, REMOVING AND INSTALLING .
- - Tapered roller bearing inner race
- Pulling off. See Pulling off tapered roller bearing inner race .
- Pressing on. See Pressing on tapered roller bearing inner race .
- - Tapered roller bearing outer race
- Remove and install only when adjusting ring heated
- Drive out with drift
- Pressing in. See Pressing in tapered roller bearing outer race .
- - Bearing body for tapered roller bearing
- Removing and installing. See DIFFERENTIAL, REMOVING AND INSTALLING .
- - O-ring
- Always replace
- - O-ring
- Always replace
- - Adjusting ring for tapered roller bearing
- Removing and installing. See DIFFERENTIAL, REMOVING AND INSTALLING .
- - Output shaft/drive flange
- Removing and installing. See DIFFERENTIAL, REMOVING AND INSTALLING .
- - Tapered roller bearing outer race
- Remove and install only when adjusting ring heated
- Drive out with drift
- Pressing in. See Pressing in tapered roller bearing outer race .
- - Tapered roller bearing inner race
- Pulling off. See Pulling off tapered roller bearing inner race .
- Pressing on. See Pressing on tapered roller bearing inner race .
- - Speedometer drive bushing
- Drive off together with speedometer drive gear - 13
- Drive on with drift
- - Speedometer drive gear
- Drive out with drift
- Fit on together with driver bushing. See item 12.
- - One-piece thrust washer
- Place into differential housing before installing bevel gears
- - Small bevel gears
- Installing. See Installing differential bevel gears .
- - Large bevel gears
- Installing. See Installing differential bevel gears .
- - Circlip CAUTION: Do not remove the circlip until after removing the drive flange as the compression spring is pre-tensioned.
- - Shaft for bevel gears
- Drive out with drift
- When driving in, do not damage one-piece thrust washer
- - Spring pin
- For securing shaft for bevel gears
- Removing and installing spring pin with circumferential groove. See Removing and installing spring pin with circumferential groove .
