4-cylinder diesel engine with power steering, without A/C
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Jetta, and 1999 Volkswagen Golf. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The following list refers to items in Fig 1.
- - GEN pulley
- - Ribbed belt
- Removing and installing. Refer to RIBBED BELT, REMOVING AND INSTALLING (VEHICLES WITH 4-CYL. ENGINE)
- Selecting. Refer to BELT SIZE SPECIFICATION - 4-CYLINDER DIESEL ENGINE WITH POWER STEERING, WITHOUT A/C , column A
- - Coolant pump pulley
- - V -belt
- Selecting. Refer to BELT SIZE SPECIFICATION - 4-CYLINDER DIESEL ENGINE WITH POWER STEERING, WITHOUT A/C , column B
- - Power steering pump pulley
- - Crankshaft pulley

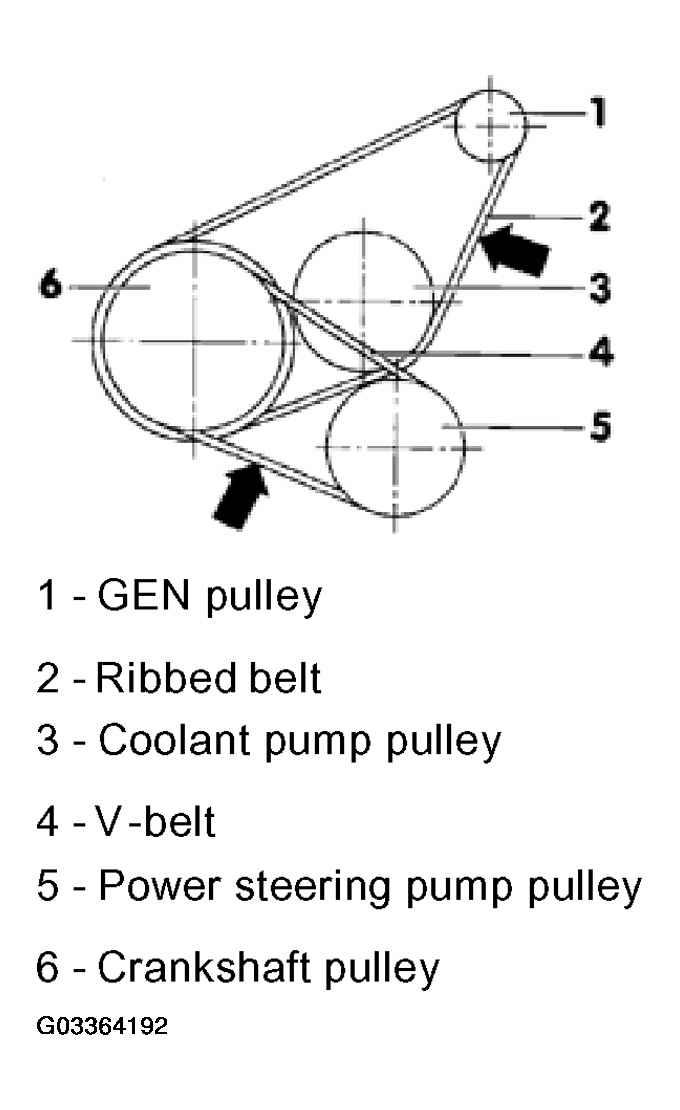

Fig 1: Identifying Ribbed Belts And V Belts, Routing - 4-Cylinder Diesel Engine With Power Steering, Without A/C
NOTE:
Check belt tension at points indicated -arrows-.
BELT SIZE SPECIFICATION - 4-CYLINDER DIESEL ENGINE WITH POWER STEERING, WITHOUT A/C
| Diesel engine | Ribbed belt (mm) | V-belt (mm) |
|---|---|---|
| A | B | |
| 1.9 liter (AAZ) | 21.36 x 923 | 11.5 x 730 |
| 1.9 liter (1Z) | 21.36 x 1045 | 11.5 x 730 |
