Exterior mirror, removing and installing
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Cabrio, and 1998 Volkswagen Cabrio. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

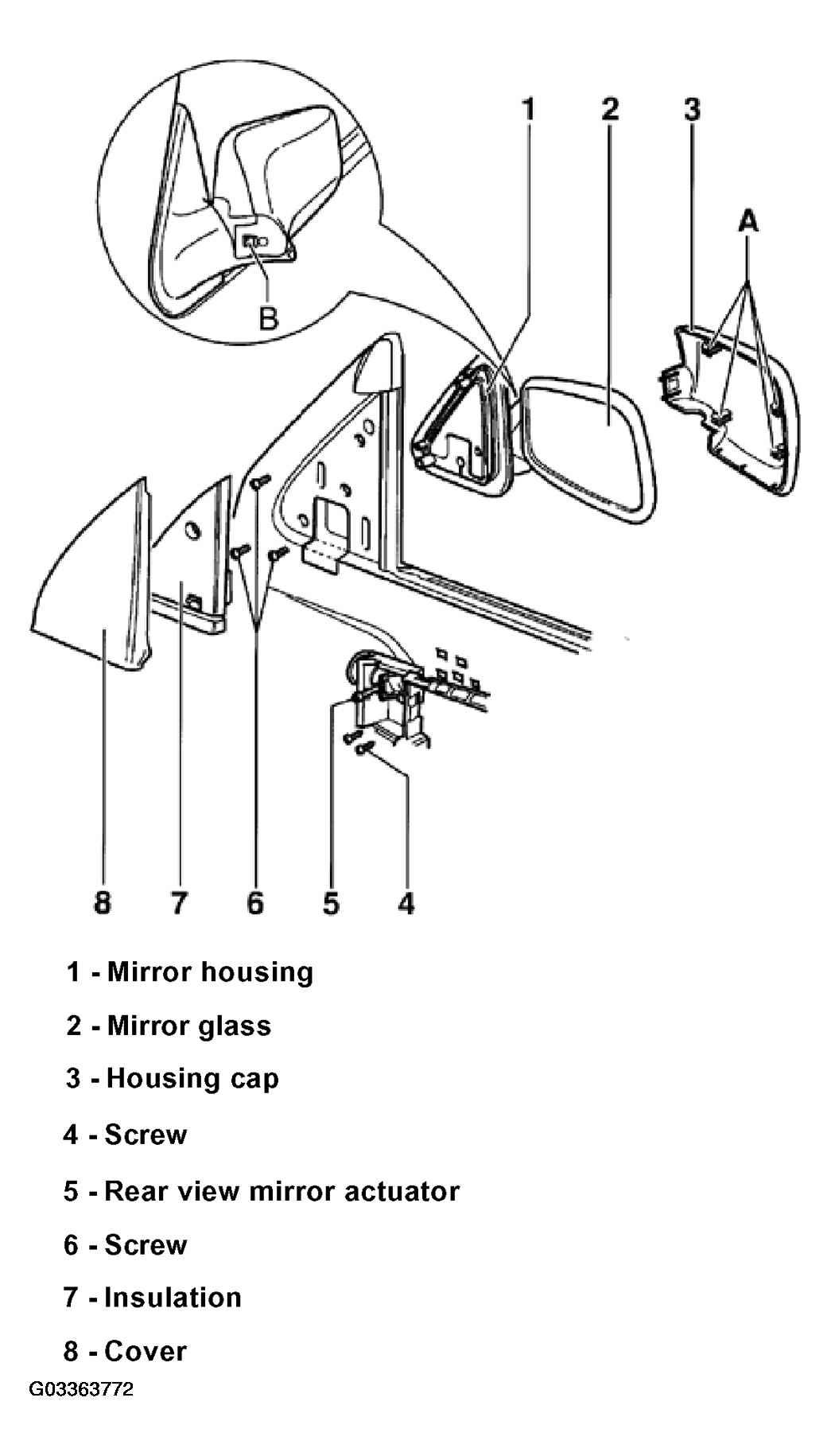

The following list refers to Fig 1
.
- - Mirror housing
- - Mirror glass
- Clip in; use Special Tool 800-200 (assembly lever) to unclip.
- - Housing cap
- Removing: Unclip mirror glass and tilt mirror housing toward door window. Squeeze retainers -A- and -B- together and pull housing cap to remove.
- Material: ABS
- - Screw
- 1 N.m (9 in. lb)
- - Rear view mirror actuator
- - Screw
- 3 N.m (27 in. lb)
- - Insulation
- - Cover
- To remove, pull off door frame (clip in)
