Input shaft, output shaft (pinion shaft), differential and selector forks, removing and installing
WARNING: This page is about a different variant/trim than selected.

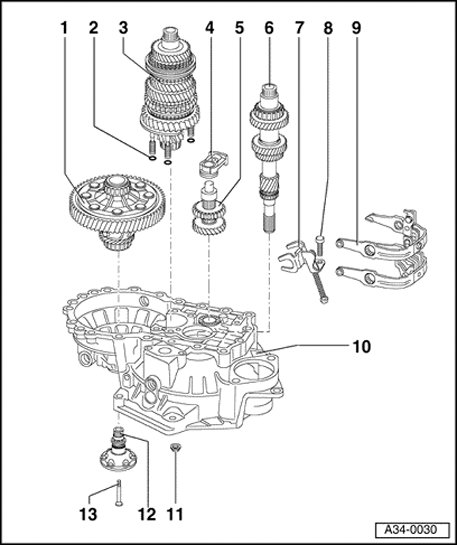

Fig 1: Exploded View Of Input Shaft, Output Shaft (Pinion Shaft), Differential And Selector Forks Components
1 - Differential
- Disassembling and assembling. Refer to Differential, disassembling and assembling
2 - Oil seal
- Qty. 4
- Always replace
3 - Output shaft
- Disassembling and assembling. Refer to Output shaft, disassembling and assembling
4 - Reverse shaft support
- Disassembling and assembling. Refer to item 8 in Reverse shaft, disassembling and assembling
5 - Reverse shaft
- Disassembling and assembling. Refer to Reverse shaft, disassembling and assembling
6 - Input shaft
- Disassembling and assembling. Refer to Input shaft, disassembling and assembling
7 - Reverse gear selector fork
- Disassembling and assembling. Refer to Selector forks, disassembling and assembling
- Installation position. Refer to Assembling
8 - Torx socket head bolt, 25 Nm
9 - Selector mechanism
- (Selector forks)
- Disassembling and assembling. Refer to Selector forks, disassembling and assembling
10 - Clutch housing
- Servicing. Refer to Transmission housing and clutch housing, servicing
11 - Hex nut, 25 Nm and then turn 90 ° further
- 4 nuts for bearing support
12 - Flange shaft with spring
- Removing and installing. Refer to Flange shaft oil seals, replacing
- Assembling. Refer to item 22 in Differential, disassembling and assembling
13 - Cone head bolt, 25 Nm
