Selector cables, removing and installing: Notes
WARNING: This page is about a different variant/trim than selected.
NOTE:
Lubricate all mountings and sliding surfaces with Polyurea grease Part No. G 052 142 A2.

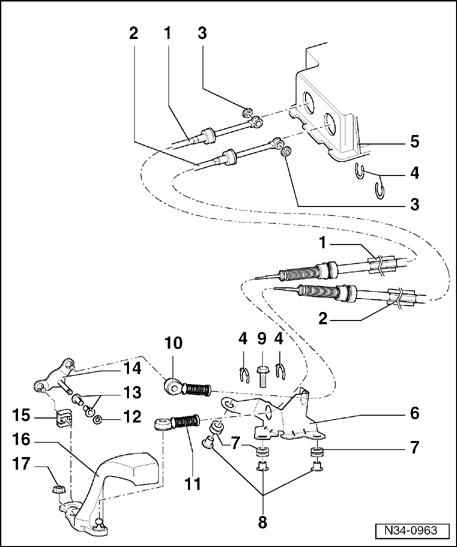

1 - Gear selector cable
- Press onto gear shift guide
- Installation position. Refer to Installation position of gear selector mechanism
2 - Gate selector cable
- On gate selector bracket
- Installation position. Refer to Installation position of gear selector mechanism
3 - Circlip
4 - Circlip
- Do not damage cable when removing
5 - Selector housing
6 - Support bracket
7 - Bushing
- Support bracket mounting to transmission
8 - Distance piece
9 - Hex bolt, 25 Nm
- For support bracket
10 - Cable locking mechanism
- For gate selector cable to relay lever
- Replace after removing from relay lever -item 14 in Selector cables, removing and installing
- From 01.01 with holes
- Not necessary to be replaced
- Secured with securing clip
- Removing and installing. Refer to Selector mechanism, removing and installing
11 - Cable locking mechanism
- For gear selector cable to gear selector lever
- Replace after removing from transmission selector lever -item 16 in Selector cables, removing and installing
- From 01.01 with holes
- Not necessary to be replaced
- Secured with securing clip
- Removing and installing. Refer to Selector mechanism, removing and installing
12 - Circlip
13 - Bushing
14 - Relay lever
- Installation position. Refer to Installation position of transmission selector lever/relay lever
15 - Shoe
16 - Transmission selector lever
- With balance weight
- Install so that master spline aligns with selector shaft
- After installing adjust gear selector mechanism. Refer to Gear selector mechanism from 05.99, adjusting
- Installation position. Refer to Installation position of transmission selector lever/relay lever
17 - Hex nut, 20 Nm
- Always replace
