Components [06/2020 - 12/2021]

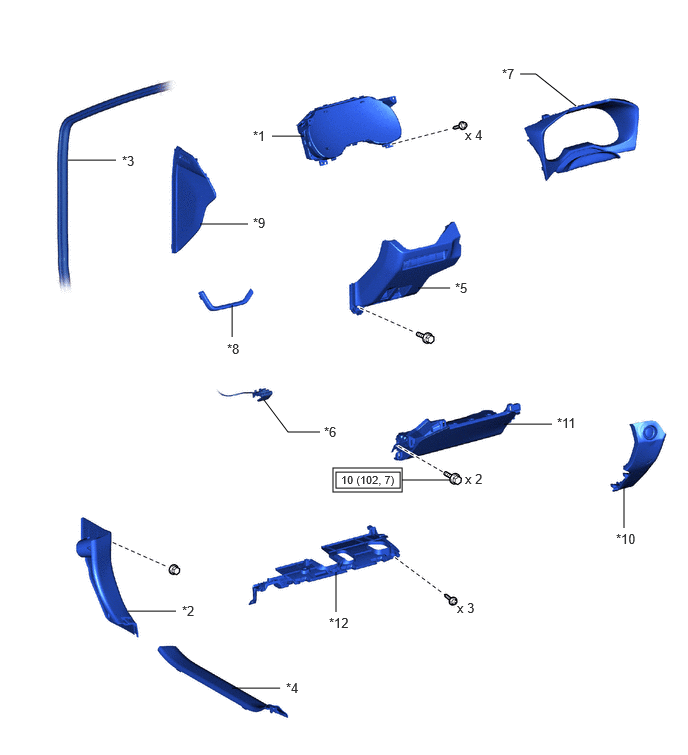

Fig 1: Instrument Panel Safety Pad Replacement Components With Torque Specifications [06/2020 - 12/2021] (1 Of 9)
| Callout | Description | Callout | Description |
| *1 | COMBINATION METER ASSEMBLY | *2 | COWL SIDE TRIM BOARD LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FUSE BOX OPENING COVER | *6 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY |
| *7 | INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY | *8 | INSTRUMENT CLUSTER FINISH PANEL GARNISH |
| *9 | INSTRUMENT SIDE PANEL LH | *10 | LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY |
| *11 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY | *12 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

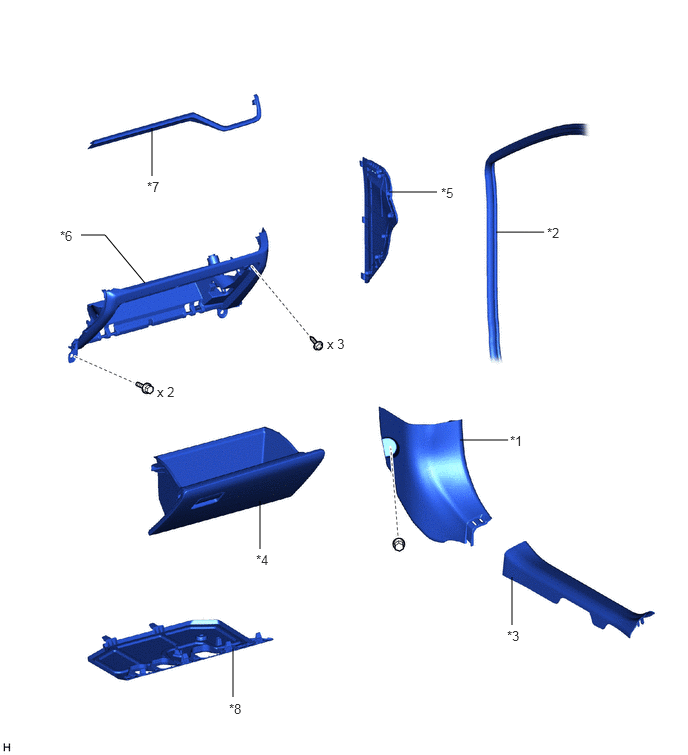

| *1 | COWL SIDE TRIM BOARD RH | *2 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH |
| *3 | FRONT DOOR SCUFF PLATE RH | *4 | GLOVE COMPARTMENT DOOR ASSEMBLY |
| *5 | INSTRUMENT SIDE PANEL RH | *6 | LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL |
| *7 | NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH | *8 | NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |

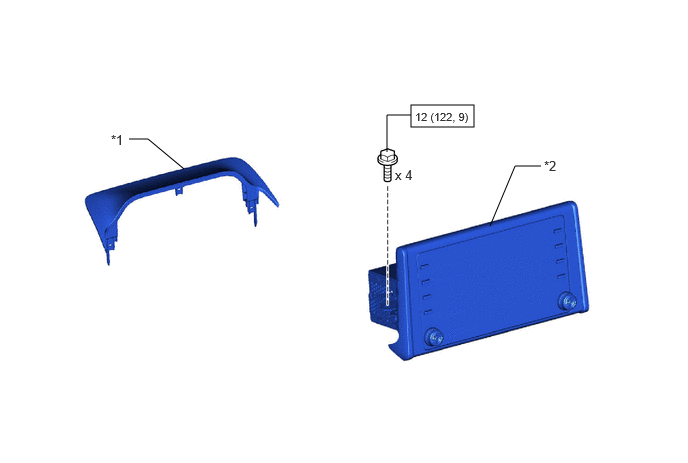

Fig 3: Instrument Panel Safety Pad Replacement Components With Torque Specifications [06/2020 - 12/2021] (3 Of 9)
| Callout | Description | Callout | Description |
| *1 | CENTER UPPER INSTRUMENT CLUSTER FINISH PANEL | *2 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

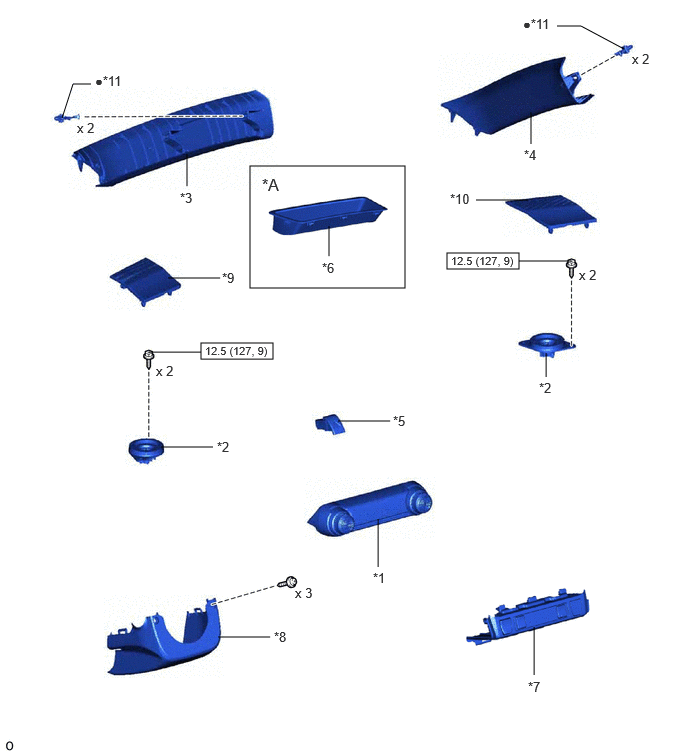

Fig 4: Instrument Panel Safety Pad Replacement Components With Torque Specifications [06/2020 - 12/2021] (4 Of 9)
| Callout | Description | Callout | Description |
| *A | w/ Headup Display | - | - |
| *1 | AIR CONDITIONING CONTROL ASSEMBLY | *2 | FRONT NO. 2 SPEAKER ASSEMBLY |
| *3 | FRONT PILLAR GARNISH LH | *4 | FRONT PILLAR GARNISH RH |
| *5 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY | *6 | INSTRUMENT PANEL HOLE COVER |
| *7 | LOWER CENTER INSTRUMENT PANEL FINISH PANEL | *8 | LOWER STEERING COLUMN COVER |
| *9 | NO. 1 SPEAKER HOLE COVER | *10 | NO. 2 SPEAKER HOLE COVER |
| *11 | FRONT PILLAR GARNISH CLIP | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

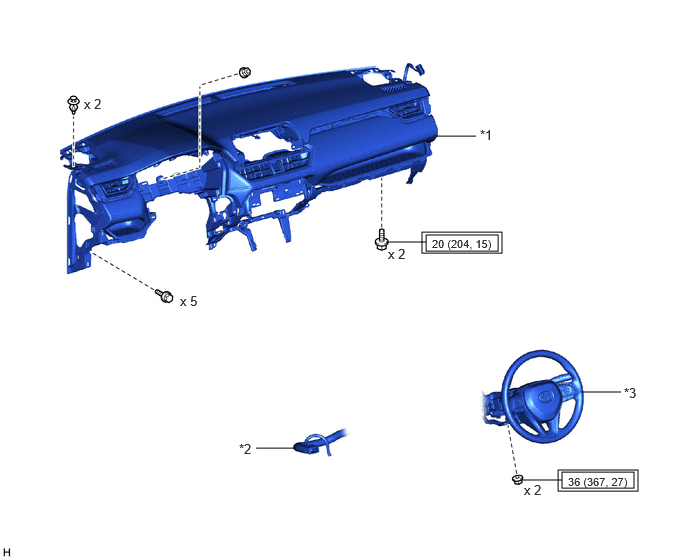

Fig 5: Instrument Panel Safety Pad Replacement Components With Torque Specifications [06/2020 - 12/2021] (5 Of 9)
| Callout | Description | Callout | Description |
| *1 | INSTRUMENT PANEL SAFETY PAD ASSEMBLY | *2 | COOLER THERMISTOR (ROOM TEMPERATURE SENSOR) |
| *3 | STEERING COLUMN ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

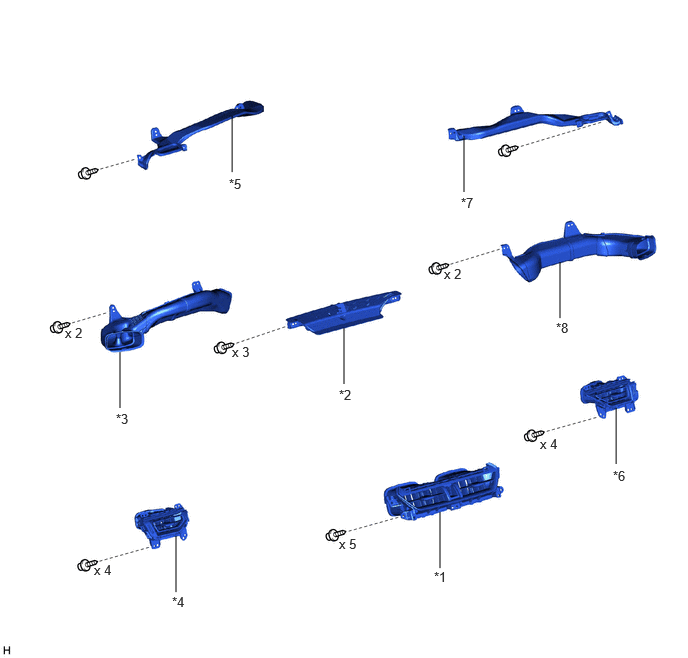

| *1 | CENTER INSTRUMENT PANEL REGISTER ASSEMBLY | *2 | DEFROSTER NOZZLE ASSEMBLY |
| *3 | NO. 1 HEATER TO REGISTER DUCT | *4 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *5 | NO. 1 SIDE DEFROSTER NOZZLE DUCT | *6 | NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *7 | NO. 2 SIDE DEFROSTER NOZZLE DUCT | *8 | NO. 3 HEATER TO REGISTER DUCT |

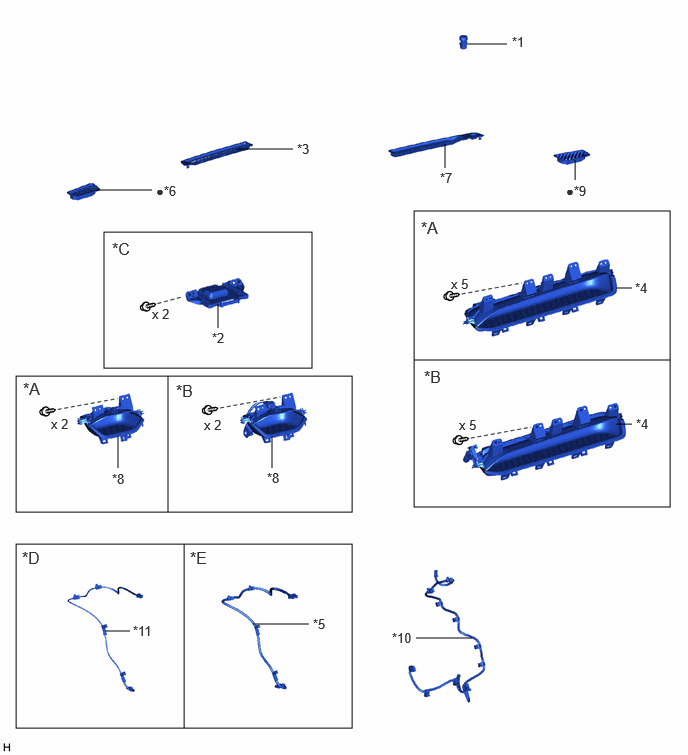

| *A | w/o Interior Illumination | *B | w/ Interior Illumination |
| *C | w/ Antenna | *D | w/ Telematics Transceiver |
| *E | w/ Navigation System | - | - |
| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | NAVIGATION ANTENNA ASSEMBLY WITH BRACKET |
| *3 | NO. 1 DEFROSTER NOZZLE GARNISH | *4 | NO. 1 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY |
| *5 | NO. 1 NAVIGATION WIRE | *6 | NO. 1 SIDE DEFROSTER NOZZLE |
| *7 | NO. 2 DEFROSTER NOZZLE GARNISH | *8 | NO. 2 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY |
| *9 | NO. 2 SIDE DEFROSTER NOZZLE | *10 | NO. 3 INSTRUMENT PANEL WIRE |
| *11 | TELEPHONE ECU WIRE | - | - |
| • | Non-reusable part | - | - |

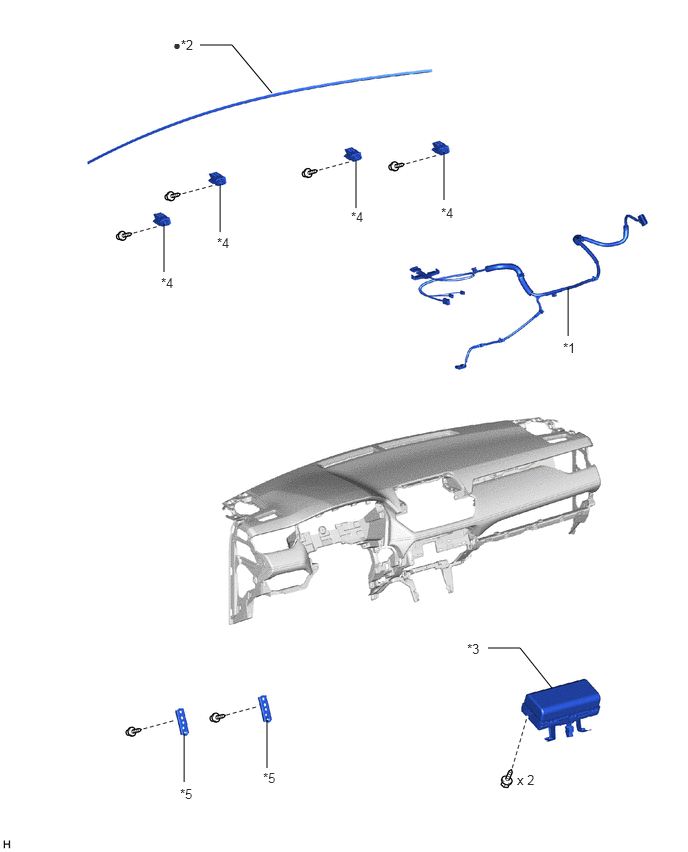

| *1 | ANTENNA CORD SUB-ASSEMBLY | *2 | INSTRUMENT PANEL CUSHION |
| *3 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL PIN |
| *5 | NO. 1 METER BRACKET SUB-ASSEMBLY | - | - |
| • | Non-reusable part | - | - |

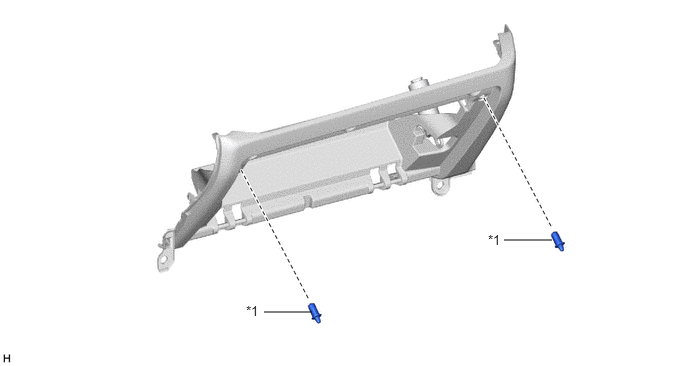

| *1 | GLOVE COMPARTMENT DOOR CHECK CUSHION | - | - |
