HINT:
- Use the same procedure for the RH side and LH side.
- The following procedure is for the LH side.
COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

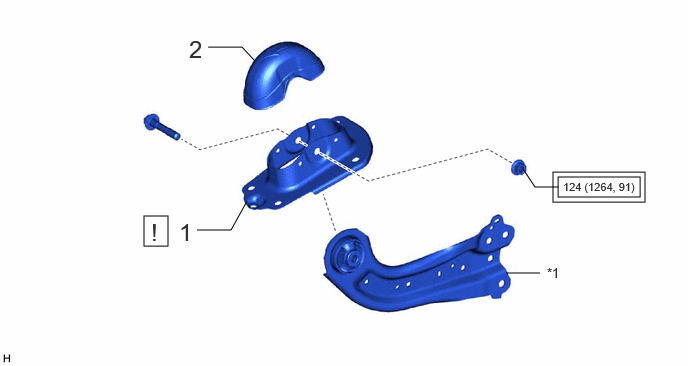

| 1 | REAR SUSPENSION ARM BRACKET | 48727 | See step 1 | - | - |
| 2 | REAR SUSPENSION ARM COVER | 48738 | - | - | - |
| *1 | REAR TRAILING ARM ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

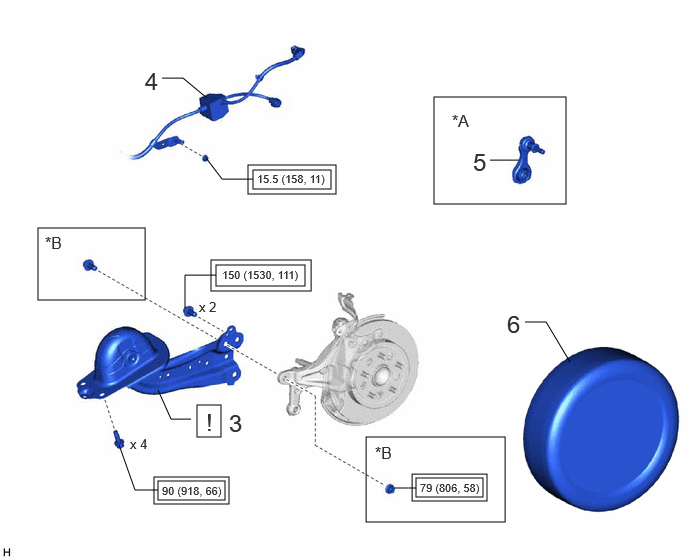

| 3 | REAR TRAILING ARM ASSEMBLY | 48780E | See step 3 | - | - |
| 4 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | 890C0A | - | - | - |
| 5 | REAR STABILIZER LINK ASSEMBLY | 48840A | - | - | - |
| 6 | REAR WHEEL | - | - | - | - |
| *A | w/ Stabilizer Bar | *B | w/o Stabilizer Bar |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

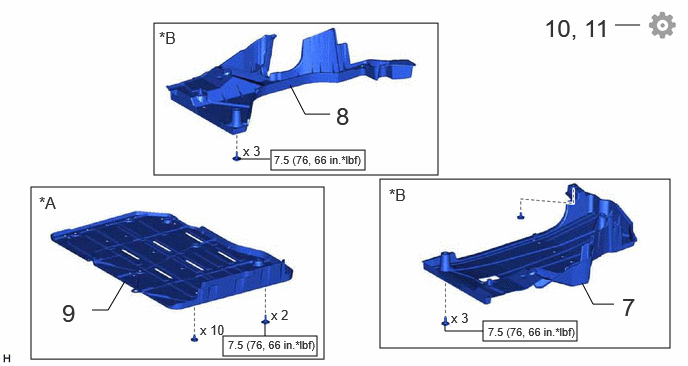

| 7 | REAR FLOOR SIDE MEMBER COVER LH | 57628E | - | - | - |
| 8 | REAR FLOOR SIDE MEMBER COVER RH | 57627G | - | - | - |
| 9 | BATTERY BOX COVER | 58219K | - | - | - |
| 10 | INSPECT AND ADJUST REAR WHEEL ALIGNMENT | - | - | - | See step 10 |
| 11 | PERFORM INITIALIZATION | - | - | - | See step 11 |
| *A | for PHEV Model | *B | for HEV Model |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
