COMPONENTS (INSTALLATION)
Fig 1: Rear Stabilizer Bar Installation Components With Torque Specifications [12/2022 - 03/2023] (1 Of 2)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | REAR STABILIZER LINK ASSEMBLY LH | 48840A | See step 1 | - | - |
| 2 | REAR STABILIZER LINK ASSEMBLY RH | 48830D | - | - | - |
| 3 | REAR STABILIZER BAR (for 2WD) | 48812 | See step 3 | - | - |
| 4 | REAR STABILIZER BAR (for AWD) | 48812 | See step 4 | - | - |
| 5 | STABILIZE SUSPENSION | - | - | - | - |
| 6 | REAR STABILIZER LINK ASSEMBLY LH | 48840A | See step 6 | - | - |
| 7 | REAR STABILIZER LINK ASSEMBLY RH | 48830D | - | - | - |
| 8 | REAR WHEEL | - | - | - | - |
| *A | for 2WD | *B | for AWD |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

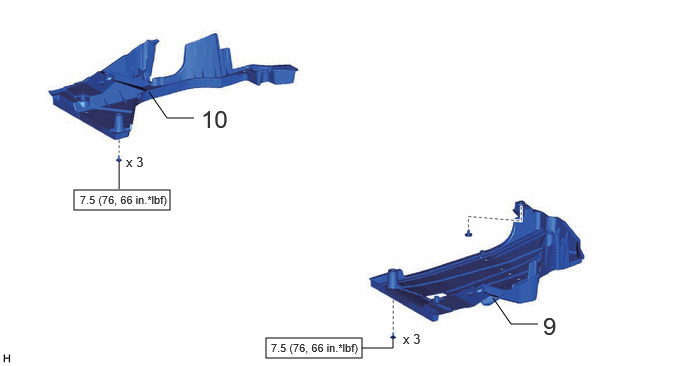

Fig 2: Rear Stabilizer Bar Installation Components With Torque Specifications [12/2022 - 03/2023] (2 Of 2)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 9 | REAR FLOOR SIDE MEMBER COVER LH | 57628E | - | - | - |
| 10 | REAR FLOOR SIDE MEMBER COVER RH | 57627G | - | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
