Caution / Notice / Hint
HINT:
- Use the same procedure for the RH side and LH side.
- The following procedure is for the LH side.
COMPONENTS (INSTALLATION)
Fig 1: Rear Coil Spring Installation Components With Torque Specifications [12/2022 - 03/2023] (1 Of 2)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | REAR UPPER COIL SPRING INSULATOR | 48259A | - | - | - |
| 2 | REAR LOWER COIL SPRING INSULATOR | 48258C | - | - | - |
| 3 | REAR COIL SPRING | 48231B | See step 3 | - | - |
| 4 | REAR STABILIZER BAR (for 2WD with Stabilizer Bar) | 48812 | See step 4 | - | - |
| 5 | REAR STABILIZER BAR (for AWD) | 48812 | See step 5 | - | - |
| 6 | STABILIZE SUSPENSION | - | See step 6 | - | - |
| 7 | REAR NO. 2 SUSPENSION ARM ASSEMBLY | 48740F | See step 7 | - | - |
| 8 | REAR STABILIZER LINK ASSEMBLY LH (w/ Stabilizer Bar) | 48840A | See step 8 | - | - |
| 9 | REAR STABILIZER LINK ASSEMBLY RH (w/ Stabilizer Bar) | 48830D | - | - | - |
| 10 | REAR WHEEL | - | - | - | - |
| 11 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY | 48409 | See step 11 | - | - |
| *A | for 2WD | *B | for AWD |
| *C | for 2WD with Stabilizer Bar | *D | w/ Stabilizer Bar |
| *1 | NO. 2 CAMBER ADJUST CAM | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

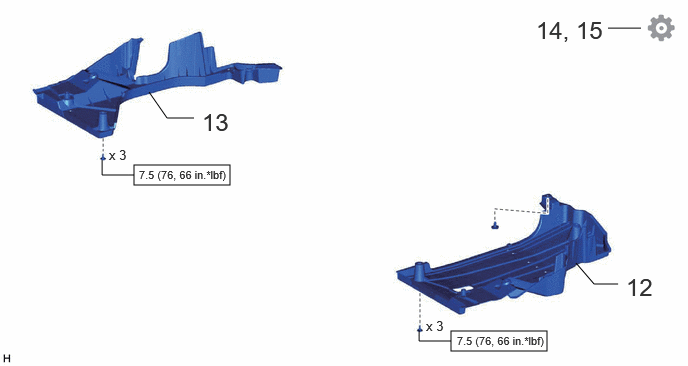

Fig 2: Rear Coil Spring Installation Components With Torque Specifications [12/2022 - 03/2023] (2 Of 2)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 12 | REAR FLOOR SIDE MEMBER COVER LH | 57628E | - | - | - |
| 13 | REAR FLOOR SIDE MEMBER COVER RH | 57627G | - | - | - |
| 14 | INSPECT AND ADJUST REAR WHEEL ALIGNMENT | - | - | - | See step 14 |
| 15 | PERFORM INITIALIZATION | - | - | - | See step 15 |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
