Parts Location [12/2022 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| *1 | COOLER CONDENSER ASSEMBLY | *2 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *3 | AIR CONDITIONING PRESSURE SENSOR | *4 | AMBIENT TEMP. SENSOR (THERMISTOR ASSEMBLY) |
| *5 | ECM | *6 | BATTERY STATE SENSOR ASSEMBLY |
| *7 | HV AIR CONDITIONING WIRE | *8 | INVERTER WITH CONVERTER ASSEMBLY |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - HTR FUSE - ECU-IGP NO. 3 FUSE |
- | - |
| *A | w/o Automatic Light Control | *B | w/ Automatic Light Control |
| *1 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *2 | AIR CONDITIONING CONTROL ASSEMBLY |
| *3 | ROOM TEMP. SENSOR (COOLER THERMISTOR) | *4 | SOLAR SENSOR (COOLER THERMISTOR) |
| *5 | SOLAR SENSOR (AUTOMATIC LIGHT CONTROL SENSOR) | *6 | HYBRID VEHICLE CONTROL ECU |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | COMBINATION METER ASSEMBLY |
| *9 | POWER STEERING ECU ASSEMBLY | *10 | DCM (TELEMATICS TRANSCEIVER) |
| *11 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *12 | POWER DISTRIBUTION BOX ASSEMBLY - ECU-B NO. 3 FUSE |
| *13 | DLC3 | - | - |

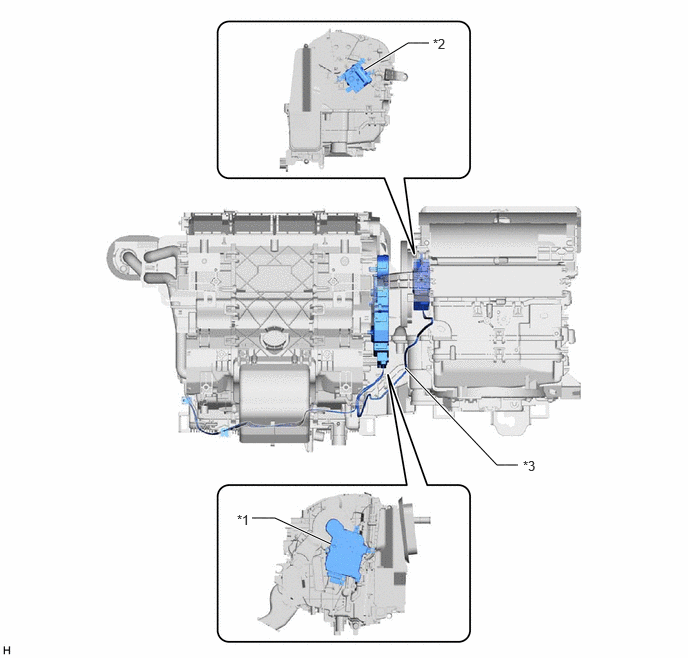

| *1 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY | *2 | EVAPORATOR TEMP. SENSOR (NO. 1 COOLER THERMISTOR) |
| *3 | HEATER RADIATOR UNIT SUB-ASSEMBLY | *4 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY |
| *5 | COOLER EXPANSION VALVE | - | - |
