Parts Location [12/2022 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

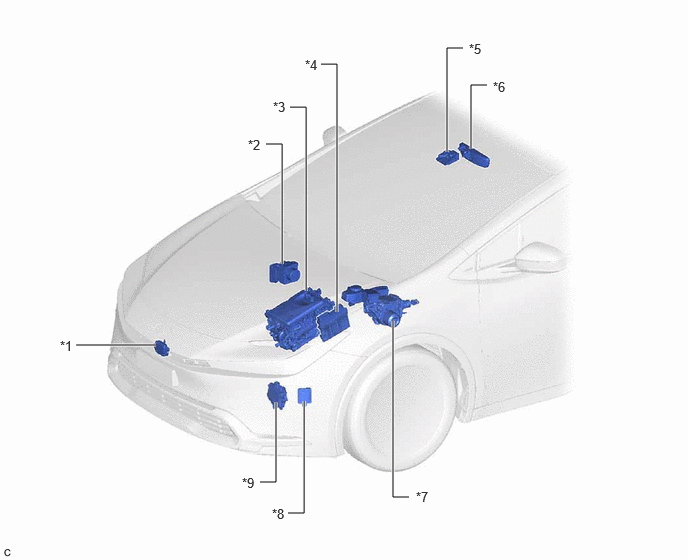

| *1 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *2 | NO. 2 SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) |
| *3 | INVERTER WITH CONVERTER ASSEMBLY | *4 | ECM |
| *5 | FORWARD RECOGNITION CAMERA | *6 | INNER REAR VIEW MIRROR ASSEMBLY (w/ Digital Inner Mirror System) |
| *7 | NO. 1 SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) | *8 | FRONT SIDE RADAR SENSOR (A) (w/ Front Side Radar Sensor System) |
| *9 | SHIFT CONTROL ACTUATOR ASSEMBLY | - | - |

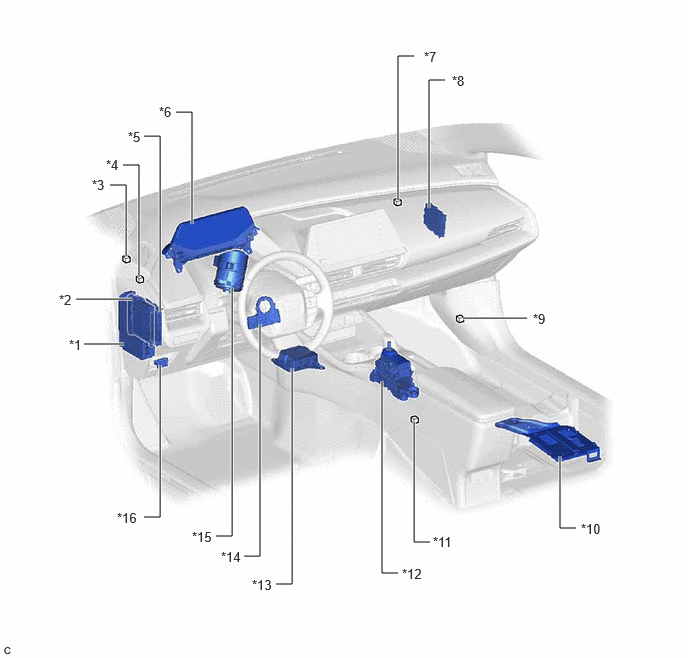

| *1 | POWER DISTRIBUTION BOX ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | NO. 2 GLOBAL CAN JUNCTION CONNECTOR | *4 | NO. 4 GLOBAL CAN JUNCTION CONNECTOR |
| *5 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *6 | COMBINATION METER ASSEMBLY |
| *7 | NO. 5 GLOBAL CAN JUNCTION CONNECTOR | *8 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) |
| *9 | NO. 15 GLOBAL CAN JUNCTION CONNECTOR | *10 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |
| *11 | NO. 12 GLOBAL CAN JUNCTION CONNECTOR (w/ Panoramic View Monitor System) |
*12 | TRANSMISSION FLOOR SHIFT ASSEMBLY |
| *13 | AIRBAG ECU ASSEMBLY | *14 | STEERING SENSOR |
| *15 | POWER STEERING ECU ASSEMBLY | *16 | DLC3 |

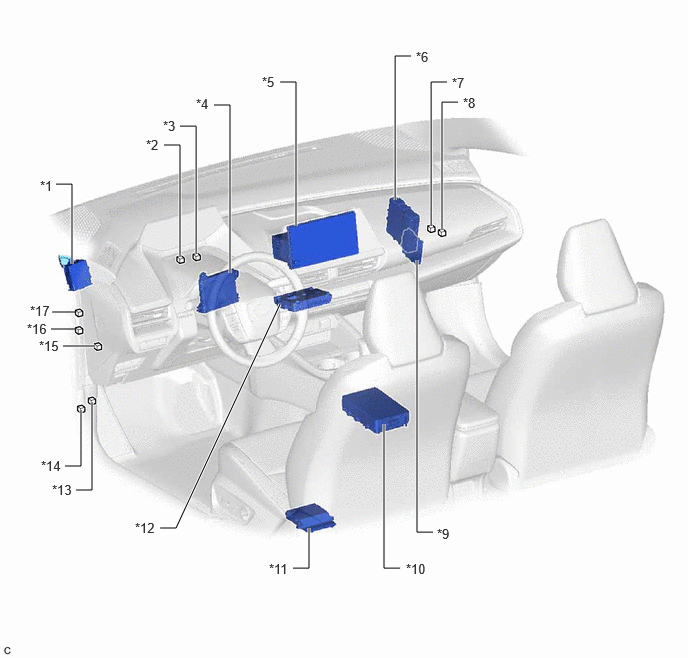

| *1 | VEHICLE APPROACHING SPEAKER CONTROLLER | *2 | NO. 10 GLOBAL CAN JUNCTION CONNECTOR |
| *3 | NO. 6 GLOBAL CAN JUNCTION CONNECTOR | *4 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *5 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *6 | HYBRID VEHICLE CONTROL ECU |
| *7 | NO. 1 CAN JUNCTION CONNECTOR | *8 | NO. 3 GLOBAL CAN JUNCTION CONNECTOR |
| *9 | CLEARANCE WARNING ECU ASSEMBLY (w/ Intuitive Parking Assist System) |
*10 | INTEGRATION CONTROL SUPPLY |
| *11 | POSITION CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
*12 | DCM (TELEMATICS TRANSCEIVER) (w/ Telematics Transceiver) |
| *13 | NO. 13 GLOBAL CAN JUNCTION CONNECTOR | *14 | OPTION CONNECTOR (BUS BUFFER ECU) |
| *15 | NO. 7 GLOBAL CAN JUNCTION CONNECTOR | *16 | NO. 2 JUNCTION CONNECTOR |
| *17 | NO. 2 CAN JUNCTION CONNECTOR | - | - |

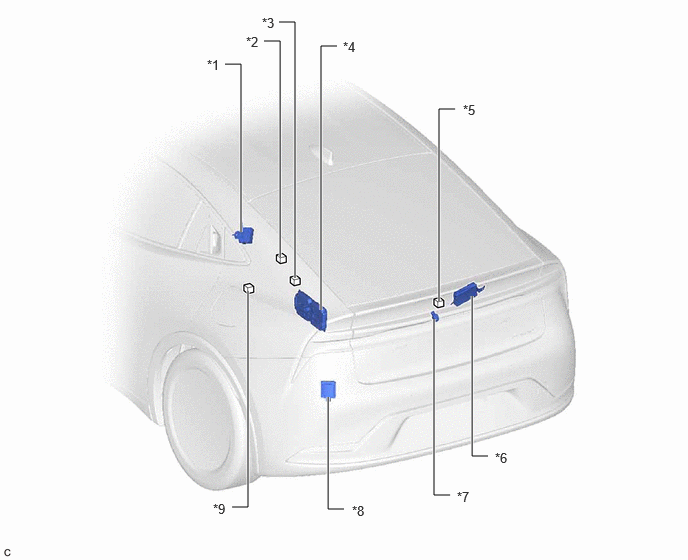

| *1 | TIRE PRESSURE WARNING ECU AND RECEIVER | *2 | NO. 14 GLOBAL CAN JUNCTION CONNECTOR |
| *3 | NO. 11 GLOBAL CAN JUNCTION CONNECTOR | *4 | BATTERY ECU ASSEMBLY |
| *5 | NO. 16 GLOBAL CAN JUNCTION CONNECTOR (w/ Parking Assist Monitor System) |
*6 | MULTIPLEX NETWORK DOOR ECU (w/ Power Back Door System) |
| *7 | REAR TELEVISION CAMERA ASSEMBLY (w/ Parking Assist Monitor System) |
*8 | BLIND SPOT MONITOR SENSOR LH (B) |
| *9 | NO. 2 CAN JUNCTION TERMINAL | - | - |
