Removal [12/2022 - ]: Procedure

  1. REMOVE FRONT DOOR TRIM UPPER COVER
    Refer to PROCEDURE - Step 4 [12/2022 - 03/2023] , or refer to PROCEDURE - Step 4 [03/2023 - ]
  2. REMOVE MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL (for Driver Side)
    Refer to PROCEDURE - Step 5 [12/2022 - 03/2023] , or refer to PROCEDURE - Step 5 [03/2023 - ]
  3. REMOVE POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL (for Passenger Side)
    Refer to PROCEDURE - Step 6 [12/2022 - 03/2023] , or refer to PROCEDURE - Step 6 [03/2023 - ]
  4. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY
    Refer to PROCEDURE - Step 7 [12/2022 - 03/2023] , or refer to PROCEDURE - Step 7 [03/2023 - ]
  5. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH

    Refer to PROCEDURE - Step 9 [12/2022 - 03/2023] , or refer to PROCEDURE - Step 9 [03/2023 - ]

  6. REMOVE NO. 3 FRONT DOOR SERVICE HOLE COVER

    Refer to PROCEDURE - Step 13 [12/2022 - 03/2023] , or refer to PROCEDURE - Step 13 [03/2023 - ]

  7. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY

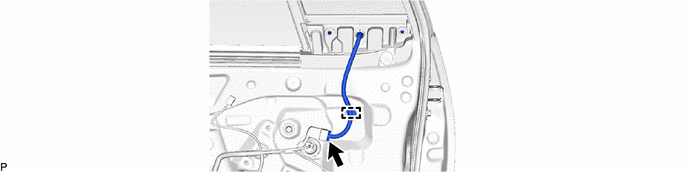

    1. w/o Panoramic View Monitor System:
      GTY1159662Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

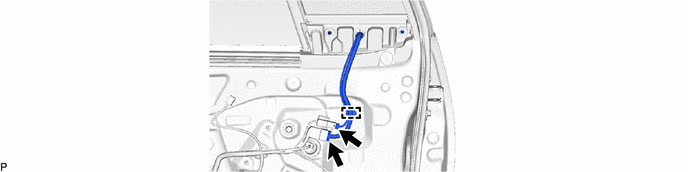

    2. w/ Panoramic View Monitor System:
      GTY1159663Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

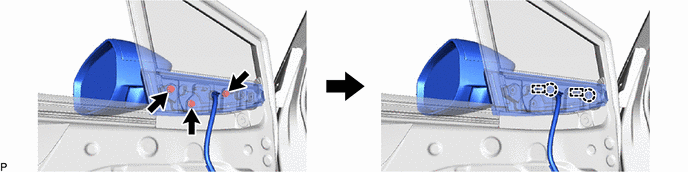

    3. GTY1159664Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

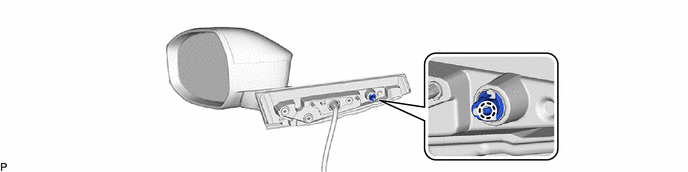

    4. GTY1159555Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
