Components [01/2019 - ]
WARNING: This page is about a different variant/trim than selected.

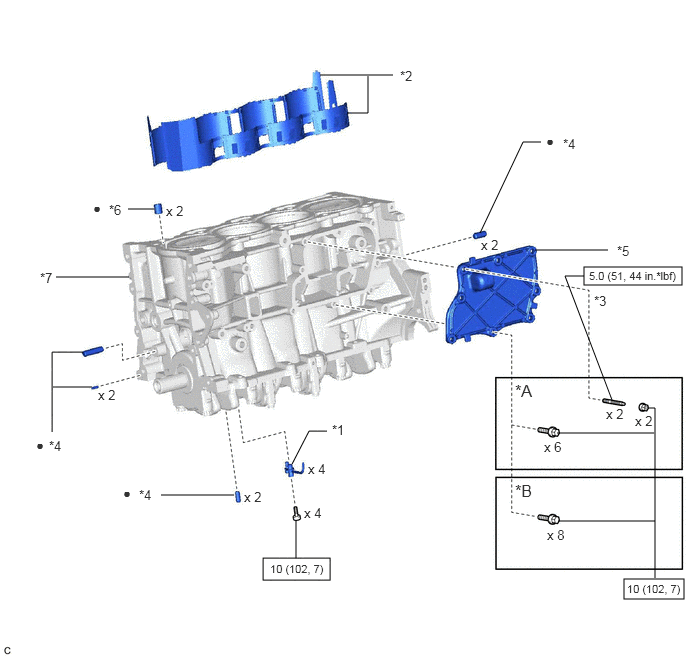

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | NO. 1 OIL NOZZLE SUB-ASSEMBLY | *2 | CYLINDER BLOCK WATER JACKET SPACER |
| *3 | STUD BOLT | *4 | STRAIGHT PIN |
| *5 | NO. 1 VENTILATION CASE | *6 | RING PIN |
| *7 | CYLINDER BLOCK SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

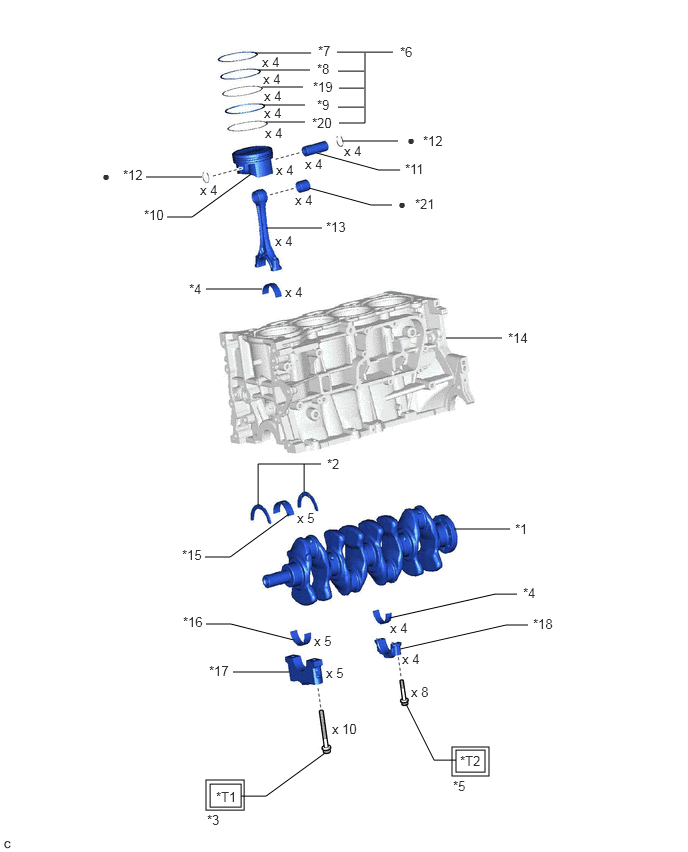

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CRANKSHAFT | *2 | UPPER CRANKSHAFT THRUST WASHER |
| *3 | CRANKSHAFT BEARING CAP SET BOLT | *4 | CONNECTING ROD BEARING |
| *5 | CONNECTING ROD BOLT | *6 | PISTON RING SET |
| *7 | NO. 1 COMPRESSION RING | *8 | NO. 2 COMPRESSION RING |
| *9 | OIL RING EXPANDER | *10 | PISTON |
| *11 | PISTON PIN | *12 | PISTON PIN HOLE SNAP RING |
| *13 | CONNECTING ROD | *14 | CYLINDER BLOCK SUB-ASSEMBLY |
| *15 | UPPER CRANKSHAFT BEARING | *16 | LOWER CRANKSHAFT BEARING |
| *17 | CRANKSHAFT BEARING CAP | *18 | CONNECTING ROD BEARING CAP |
| *19 | UPPER SIDE RAIL | *20 | LOWER SIDE RAIL |
| *21 | CONNECTING ROD SMALL END BUSH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| *T1 | 1st: 40 (408, 30) 2nd: Turn 90° |
*T2 | 1st: 20 (204, 15) 2nd: Turn 90° |
