Parts Location [09/2022 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

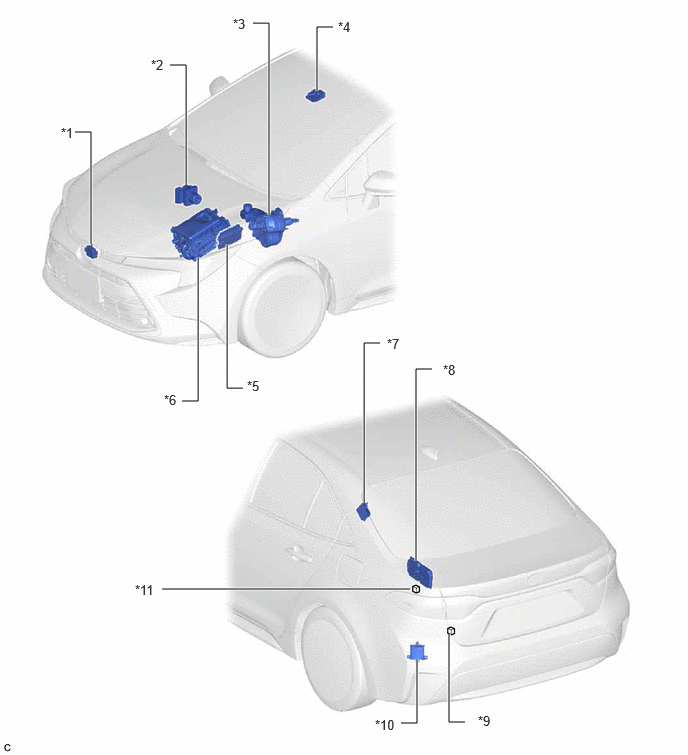

| *1 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY (w/ Front Camera System) |
*2 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) |
| *3 | ELECTRIC BRAKE BOOSTER (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) | *4 | FORWARD RECOGNITION CAMERA (w/ Front Camera System) |
| *5 | ECM | *6 | INVERTER WITH CONVERTER ASSEMBLY |
| *7 | TIRE PRESSURE WARNING ECU AND RECEIVER (w/ Tire Pressure Warning System) |
*8 | BATTERY ECU ASSEMBLY |
| *9 | NO. 19 CAN JUNCTION CONNECTOR | *10 | BLIND SPOT MONITOR SENSOR LH (B) (w/ Blind Spot Monitor System) |
| *11 | CAN JUNCTION TERMINAL | - | - |

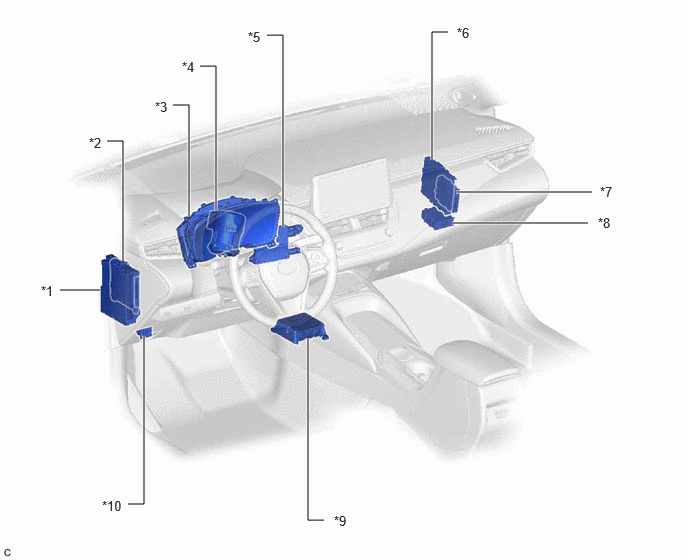

| *1 | POWER DISTRIBUTION BOX ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | COMBINATION METER ASSEMBLY | *4 | POWER STEERING ECU WITH MOTOR ASSEMBLY |
| *5 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *6 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Smart Key System) |
| *7 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) | *8 | VEHICLE APPROACHING SPEAKER CONTROLLER (w/ Acoustic Vehicle Alerting System) |
| *9 | AIRBAG SENSOR ASSEMBLY | *10 | DLC3 |

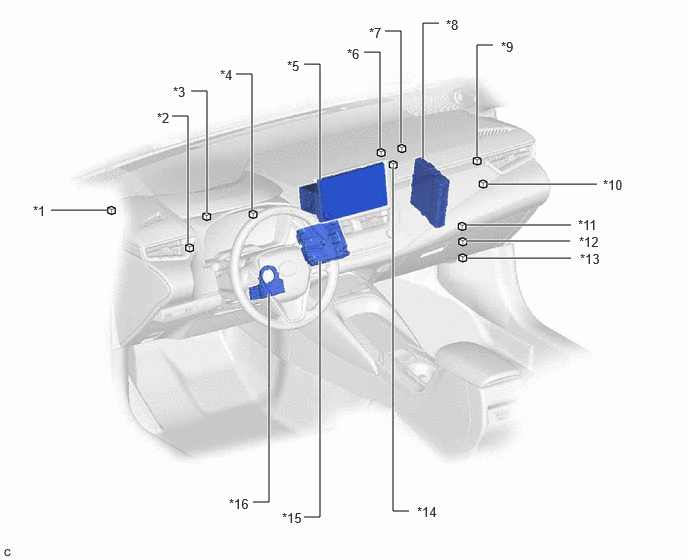

| *1 | NO. 34 JUNCTION CONNECTOR | *2 | NO. 11 CAN JUNCTION CONNECTOR |
| *3 | NO. 12 CAN JUNCTION CONNECTOR | *4 | NO. 16 CAN JUNCTION CONNECTOR |
| *5 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *6 | NO. 15 CAN JUNCTION CONNECTOR |
| *7 | NO. 17 CAN JUNCTION CONNECTOR | *8 | HYBRID VEHICLE CONTROL ECU |
| *9 | NO. 18 CAN JUNCTION CONNECTOR | *10 | NO. 14 CAN JUNCTION CONNECTOR |
| *11 | NO. 10 CAN JUNCTION CONNECTOR | *12 | NO. 33 JUNCTION CONNECTOR |
| *13 | OPTION CONNECTOR (BUS BUFFER ECU) | *14 | NO. 13 CAN JUNCTION CONNECTOR |
| *15 | DCM (Telematics Transceiver) (w/ Telematics Transceiver) |
*16 | STEERING SENSOR |
