Components [09/2022 - ]
WARNING: This page is about a different variant/trim than selected.

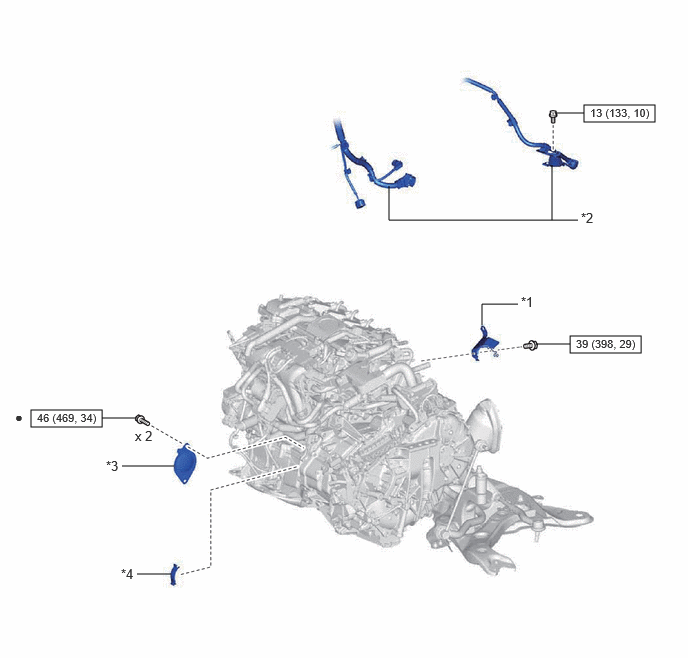

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | WIRE HARNESS CLAMP BRACKET | *2 | ENGINE WIRE |
| *3 | STARTER HOLE INSULATOR | *4 | FLYWHEEL HOUSING SIDE COVER |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

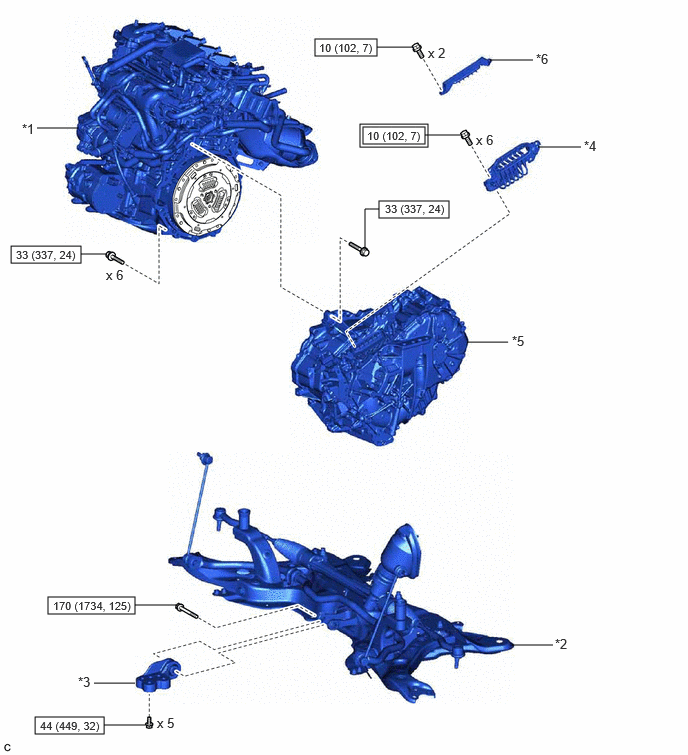

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE ASSEMBLY | *2 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY |
| *3 | NO. 2 ENGINE MOVING CONTROL ROD | *4 | MOTOR CABLE |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | TERMINAL CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

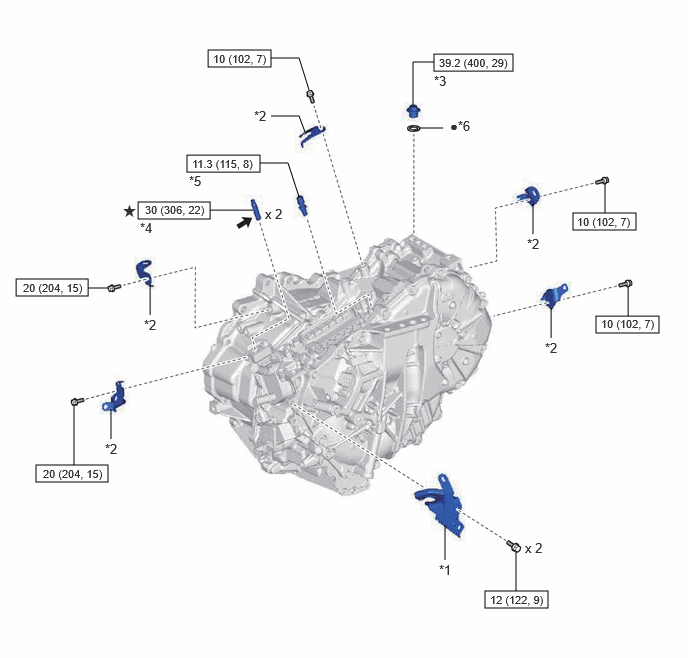

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *2 | WIRE HARNESS CLAMP BRACKET |
| *3 | TRANSAXLE HOUSING PLUG | *4 | STUD BOLT |
| *5 | TRANSAXLE BREATHER PLUG | *6 | GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | * | Precoated part |
