Components [01/2019 - 09/2022]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Fuel Tank (W/O Canister Pump Module) Replacement Components With Torque Specifications [01/2019 - 09/2022] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Cover | *B | for Type A |
| *C | for Type B | - | - |
| *1 | REAR FLOOR SIDE MEMBER COVER LH | *2 | REAR FLOOR SIDE MEMBER COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

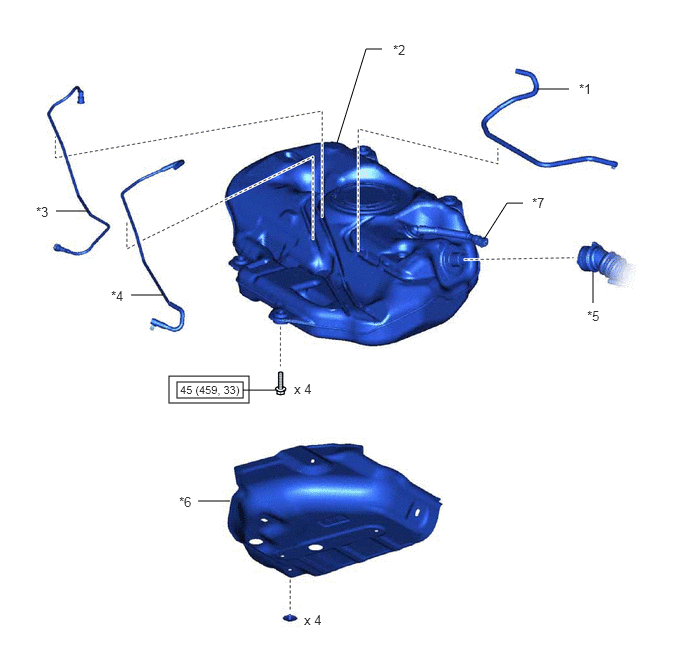

Fig 2: Fuel Tank (W/O Canister Pump Module) Replacement Components With Torque Specifications [01/2019 - 09/2022] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHARCOAL CANISTER OUTLET HOSE | *2 | FUEL TANK ASSEMBLY |
| *3 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | *4 | NO. 1 FUEL EVAPORATION TUBE SUB-ASSEMBLY |
| *5 | FUEL TANK TO FILLER PIPE HOSE | *6 | NO. 1 FUEL TANK PROTECTOR |
| *7 | FUEL TANK BREATHER TUBE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
