Components [04/2020 - ]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Fuel Pump (W/O Canister Pump Module) Replacement Components With Torque Specifications [04/2020 - ] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SEAT BACK HINGE SUB-ASSEMBLY CENTER | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

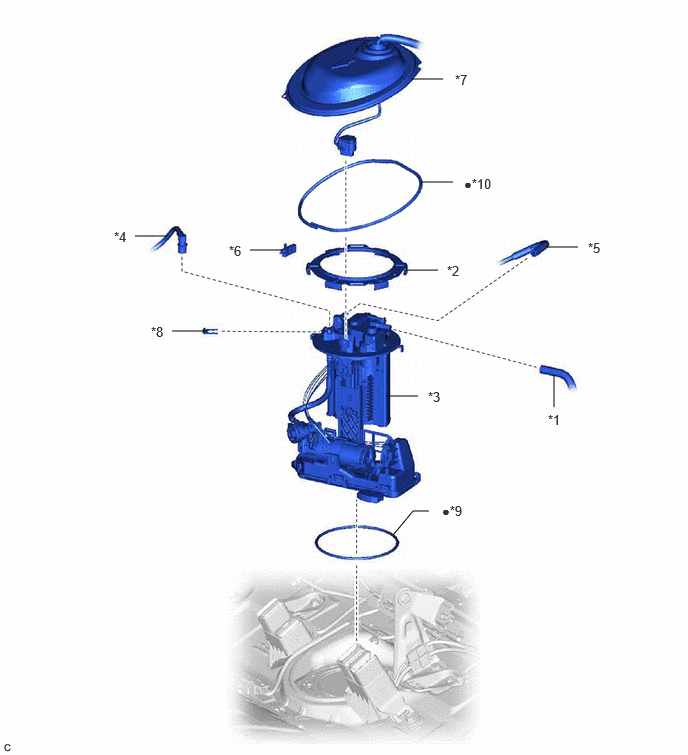

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHARCOAL CANISTER OUTLET HOSE | *2 | FUEL PUMP GAUGE RETAINER |
| *3 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *4 | FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *5 | NO. 1 FUEL EVAPORATION TUBE SUB-ASSEMBLY | *6 | NO. 1 FUEL TUBE CLAMP |
| *7 | REAR FLOOR SERVICE HOLE COVER | *8 | TUBE JOINT CLIP |
| *9 | FUEL SUCTION TUBE SET GASKET | *10 | BUTYL TAPE |
| • | Non-reusable part | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL PUMP | *2 | FUEL SENDER GAUGE ASSEMBLY |
| *3 | FUEL SUCTION PLATE SUB-ASSEMBLY | *4 | O-RING |
| *5 | FUEL PUMP HARNESS | *6 | FUEL SUB-TANK SUB-ASSEMBLY |
| *7 | FUEL PUMP SPACER | - | - |
| • | Non-reusable part | - | - |
