Components [01/2019 - 09/2022]
WARNING: This page is about a different variant/trim than selected.

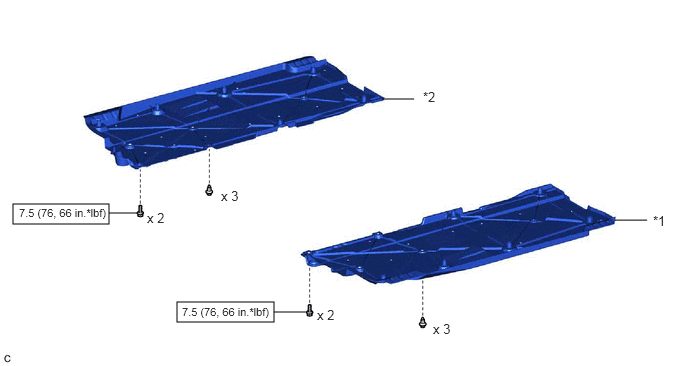

Fig 1: Exhaust Manifold Replacement Components With Torque Specifications [01/2019 - 09/2022] (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT FLOOR COVER LH | *2 | FRONT FLOOR COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

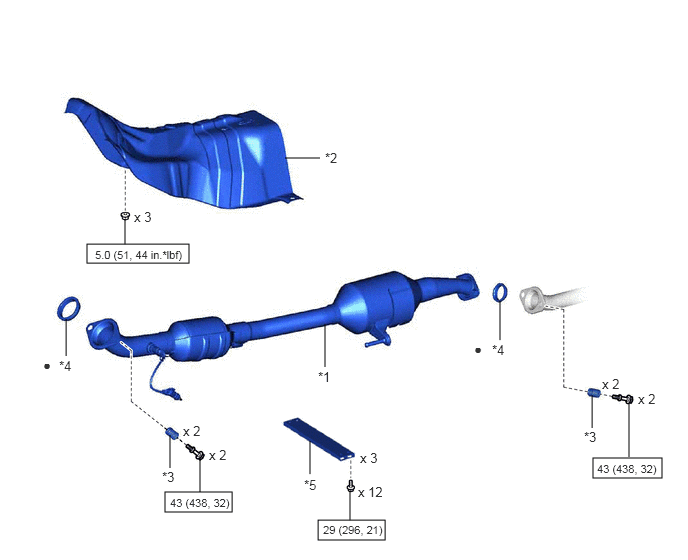

Fig 2: Exhaust Manifold Replacement Components With Torque Specifications [01/2019 - 09/2022] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *2 | FRONT NO. 1 FLOOR HEAT INSULATOR |
| *3 | COMPRESSION SPRING | *4 | GASKET |
| *5 | FRONT FLOOR CENTER BRACE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

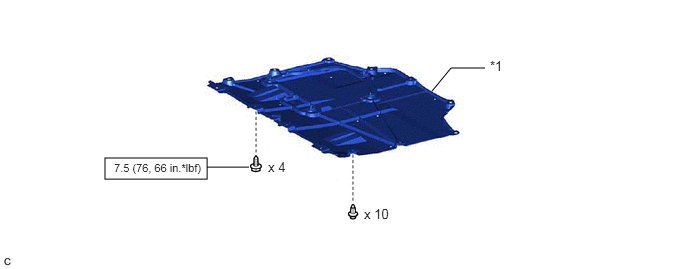

Fig 3: Exhaust Manifold Replacement Components With Torque Specifications [01/2019 - 09/2022] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

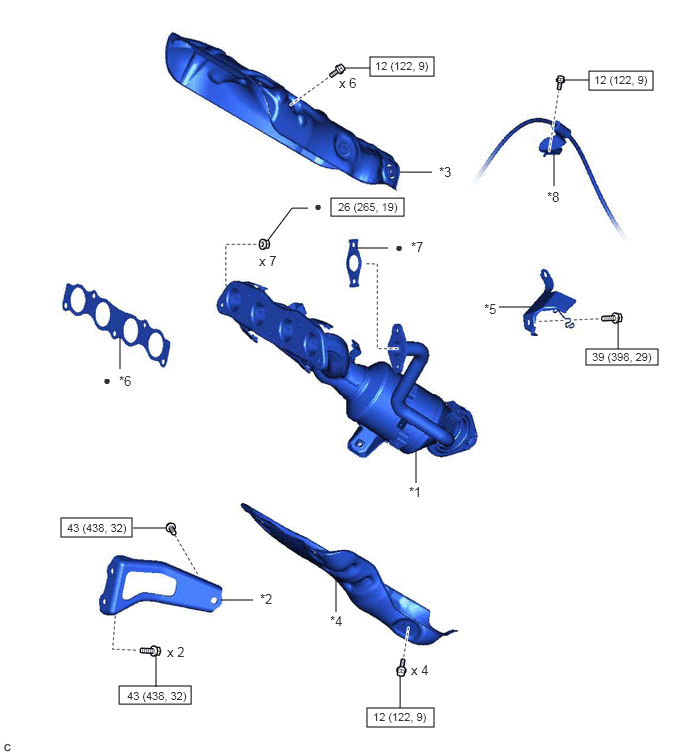

Fig 4: Exhaust Manifold Replacement Components With Torque Specifications [01/2019 - 09/2022] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EXHAUST MANIFOLD (TWC: Front Catalyst) | *2 | MANIFOLD STAY |
| *3 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR | *4 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | WIRING HARNESS CLAMP BRACKET | *6 | EXHAUST MANIFOLD TO HEAD GASKET |
| *7 | EGR COOLER GASKET | *8 | FLOOR SHIFT TRANSMISSION CONTROL SELECT CABLE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
