Components [01/2019 - ]
WARNING: This page is about a different variant/trim than selected.

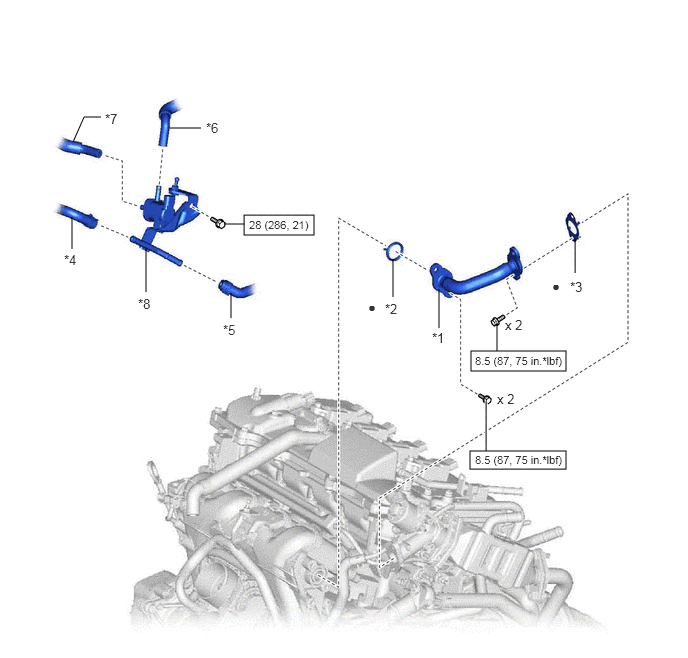

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EGR PIPE ASSEMBLY | *2 | INLET EGR GASKET |
| *3 | EGR PIPE GASKET | *4 | NO. 8 WATER BY-PASS HOSE |
| *5 | NO. 9 WATER BY-PASS HOSE | *6 | NO. 1 FUEL VAPOR FEED HOSE |
| *7 | NO. 2 FUEL VAPOR FEED HOSE | *8 | PURGE VALVE (PURGE VSV) WITH NO. 3 WATER BY-PASS PIPE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

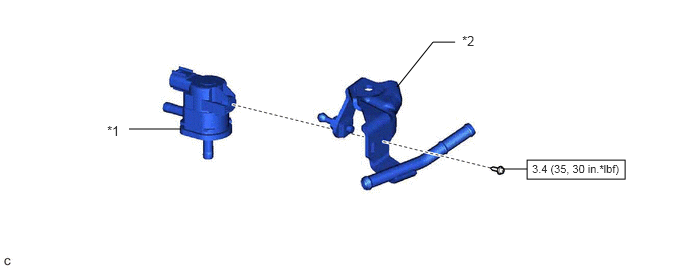

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | PURGE VALVE (PURGE VSV) | *2 | NO. 3 WATER BY-PASS PIPE |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
