Components [09/2022 - ]
WARNING: This page is about a different variant/trim than selected.

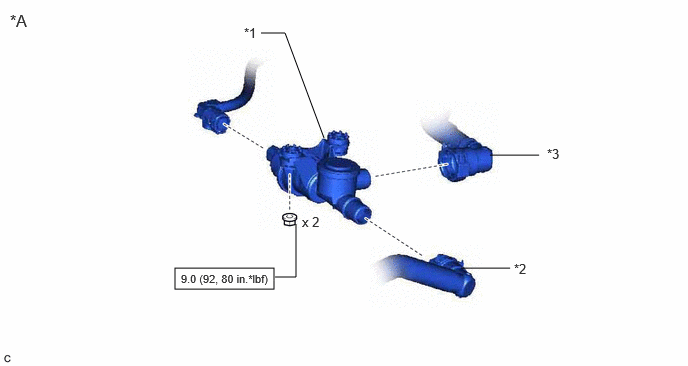

Fig 1: Fuel Vapor Containment Valve (W/ Canister Pump Module) Replacement Components With Torque Specifications [09/2022 - ] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | FUEL VAPOR CONTAINMENT VALVE (FUEL TANK SOLENOID MAIN VALVE ASSEMBLY) | *2 | FUEL TANK VENT HOSE SUB-ASSEMBLY |
| *3 | FUEL TANK VENT HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

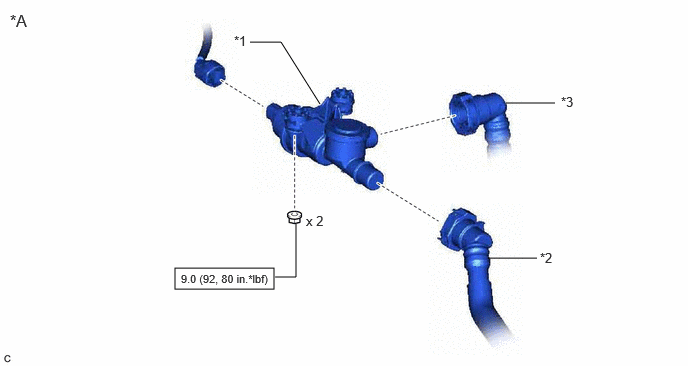

Fig 2: Fuel Vapor Containment Valve (W/ Canister Pump Module) Replacement Components With Torque Specifications [09/2022 - ] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | FUEL VAPOR CONTAINMENT VALVE (FUEL TANK SOLENOID MAIN VALVE ASSEMBLY) | *2 | FUEL TANK VENT HOSE SUB-ASSEMBLY |
| *3 | FUEL TANK VENT HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
