Components [01/2019 - 09/2022]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
|---|---|---|---|

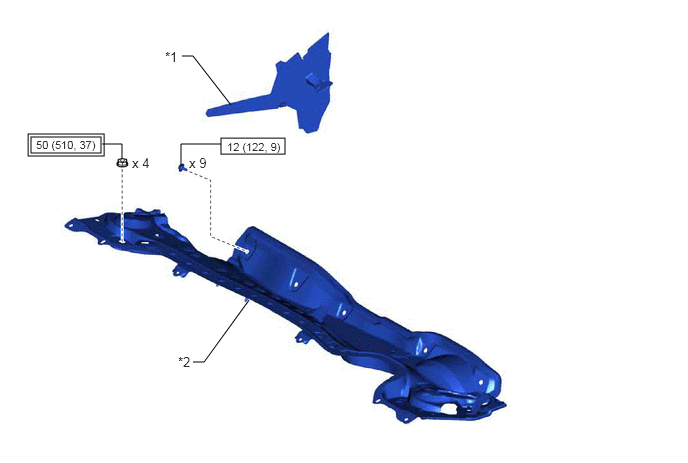

| *1 | NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL | *2 | OUTER COWL TOP PANEL SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
| Callout | Description | Callout | Description |
|---|---|---|---|

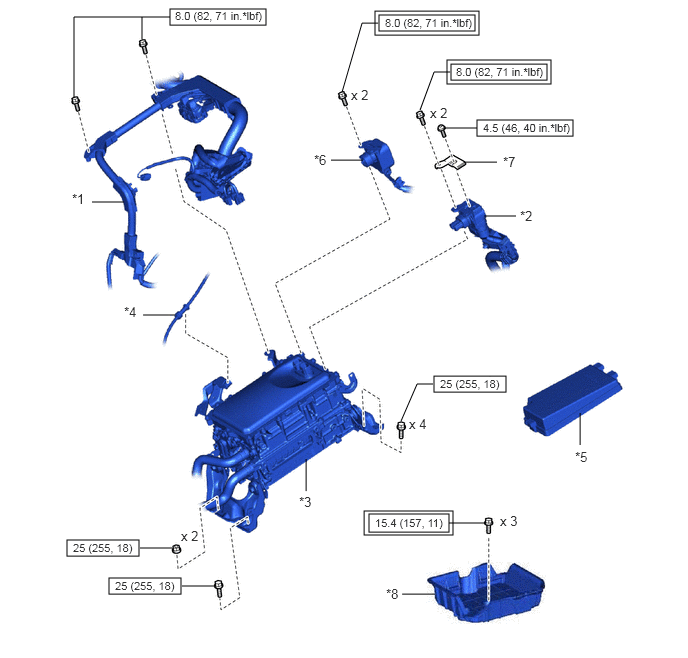

| *1 | ENGINE WIRE | *2 | HV FLOOR UNDER WIRE |
| *3 | INVERTER WITH CONVERTER ASSEMBLY | *4 | FLOOR SHIFT TRANSMISSION CONTROL SELECT CABLE |
| *5 | NO. 1 RELAY BLOCK COVER | *6 | HV AIR CONDITIONING WIRE |
| *7 | CONNECTOR COVER ASSEMBLY | *8 | BATTERY CLAMP SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EGR PIPE ASSEMBLY | *2 | EGR VALVE ASSEMBLY |
| *3 | INLET EGR GASKET | *4 | EGR PIPE GASKET |
| *5 | NO. 6 WATER BY-PASS HOSE | *6 | WATER BY-PASS HOSE |
| *7 | EGR VALVE GASKET | *8 | STUD BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
