Components [09/2022 - ]
WARNING: This page is about a different variant/trim than selected.

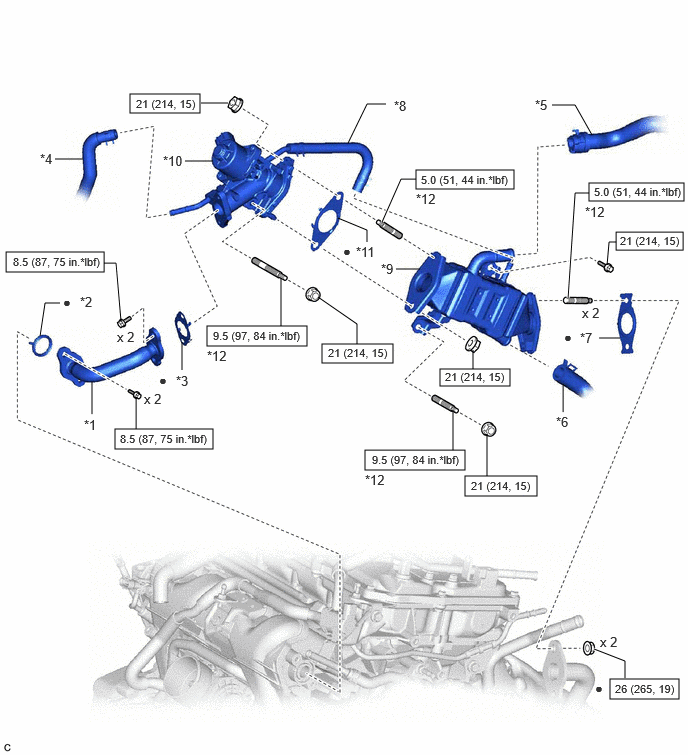

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EGR PIPE ASSEMBLY | *2 | INLET EGR GASKET |
| *3 | EGR PIPE GASKET | *4 | WATER BY-PASS HOSE |
| *5 | INLET HEATER WATER HOSE A | *6 | NO. 4 WATER BY-PASS HOSE |
| *7 | EGR COOLER GASKET | *8 | NO. 6 WATER BY-PASS HOSE |
| *9 | EGR PIPE WITH COOLER SUB-ASSEMBLY | *10 | EGR VALVE ASSEMBLY |
| *11 | EGR VALVE GASKET | *12 | STUD BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
