Parts Location [09/2022 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

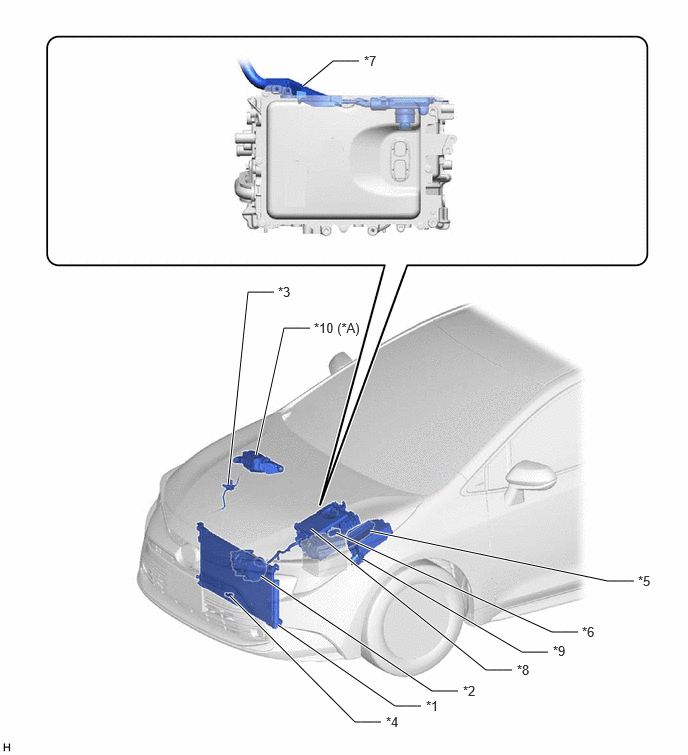

| *A | w/ PTC HEATER (QUICK HEATER ASSEMBLY) | - | - |
| *1 | COOLER CONDENSER ASSEMBLY | *2 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *3 | AIR CONDITIONER PRESSURE SENSOR | *4 | AMBIENT TEMP. SENSOR (THERMISTOR ASSEMBLY) |
| *5 | ECM | *6 | BATTERY STATE SENSOR ASSEMBLY |
| *7 | HV AIR CONDITIONING WIRE | *8 | INVERTER WITH CONVERTER ASSEMBLY |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ECU-IGP NO. 3 FUSE - HTR FUSE - PTC HTR NO. 1 FUSE (w/ PTC Heater) - PTC HTR NO. 2 FUSE (w/ PTC Heater) - PTC HTR NO. 3 FUSE (w/ PTC Heater) |
*10 | NO. 2 RELAY BLOCK ASSEMBLY - PTC HTR NO. 1 RELAY - PTC HTR NO. 2 RELAY - PTC HTR NO. 3 RELAY |

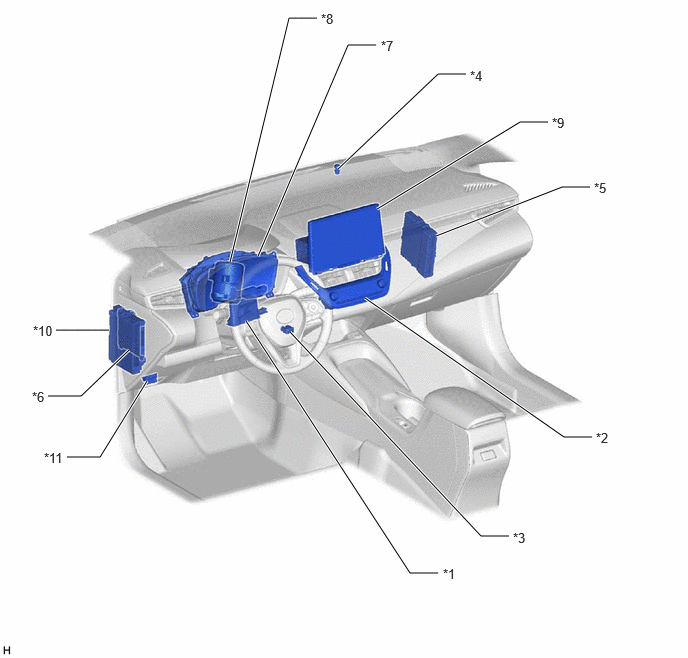

| *1 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *2 | AIR CONDITIONING CONTROL ASSEMBLY |
| *3 | ROOM TEMP. SENSOR (COOLER THERMISTOR) | *4 | SOLAR SENSOR (AUTOMATIC LIGHT CONTROL SENSOR) |
| *5 | HYBRID VEHICLE CONTROL ECU | *6 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *7 | COMBINATION METER ASSEMBLY | *8 | POWER STEERING ECU WITH MOTOR ASSEMBLY |
| *9 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *10 | POWER DISTRIBUTION BOX ASSEMBLY - ECU-B NO. 2 FUSE |
| *11 | DLC3 | - | - |

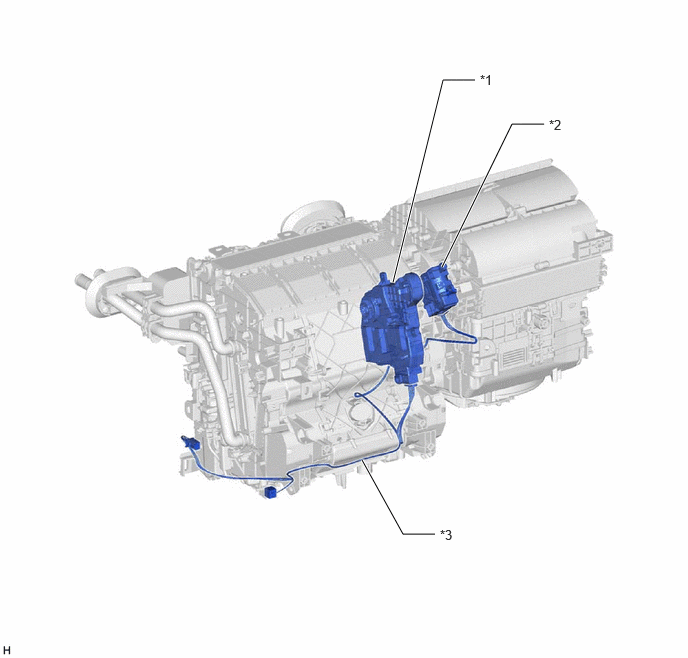

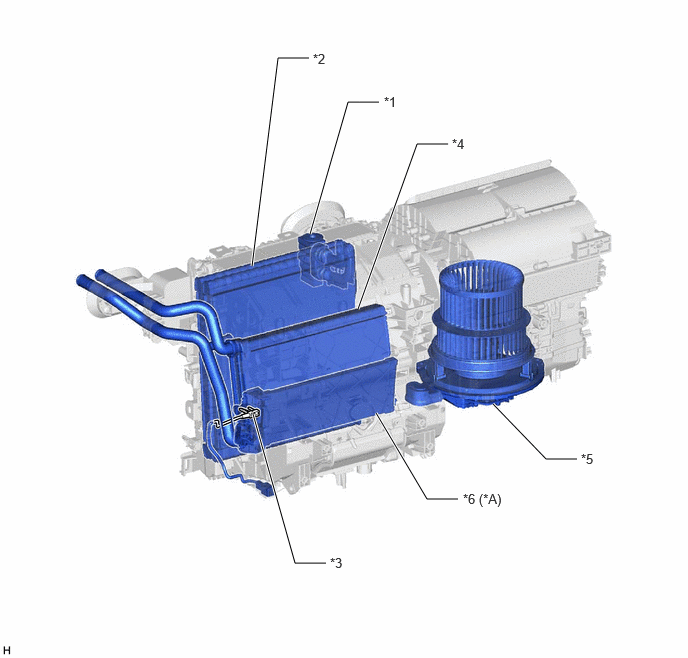

| *A | w/ PTC HEATER (QUICK HEATER ASSEMBLY) | - | - |
| *1 | COOLER EXPANSION VALVE | *2 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY |
| *3 | EVAPORATOR TEMP. SENSOR (NO. 1 COOLER THERMISTOR) | *4 | HEATER RADIATOR UNIT SUB-ASSEMBLY |
| *5 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY | *6 | PTC HEATER (QUICK HEATER ASSEMBLY) |
