Parts Location [04/2020 - 09/2022]: Illustration
WARNING: This page is about a different variant/trim than selected.

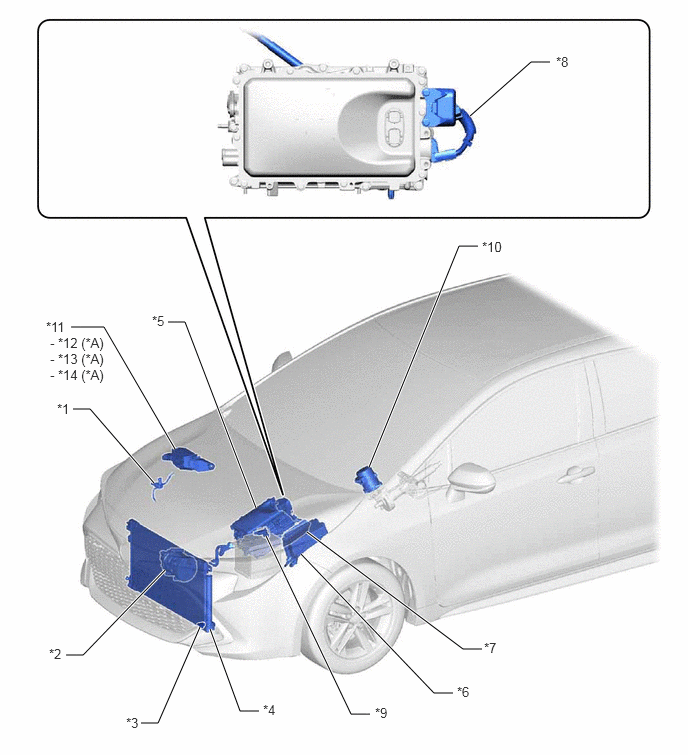

| *A | w/ PTC Heater | - | - |
| *1 | AIR CONDITIONER PRESSURE SENSOR | *2 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *3 | THERMISTOR ASSEMBLY | *4 | COOLER CONDENSER ASSEMBLY |
| *5 | INVERTER WITH CONVERTER ASSEMBLY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - HTR FUSE - PTC HTR NO. 1 FUSE (w/ PTC Heater) - PTC HTR NO. 2 FUSE (w/ PTC Heater) - PTC HTR NO. 3 FUSE (w/ PTC Heater) |
| *7 | ECM | *8 | HV AIR CONDITIONING WIRE |
| *9 | BATTERY STATE SENSOR ASSEMBLY | *10 | POWER STEERING ECU WITH MOTOR ASSEMBLY |
| *11 | NO. 2 RELAY BLOCK ASSEMBLY | *12 | PTC HTR NO. 1 RELAY |
| *13 | PTC HTR NO. 2 RELAY | *14 | PTC HTR NO. 3 RELAY |

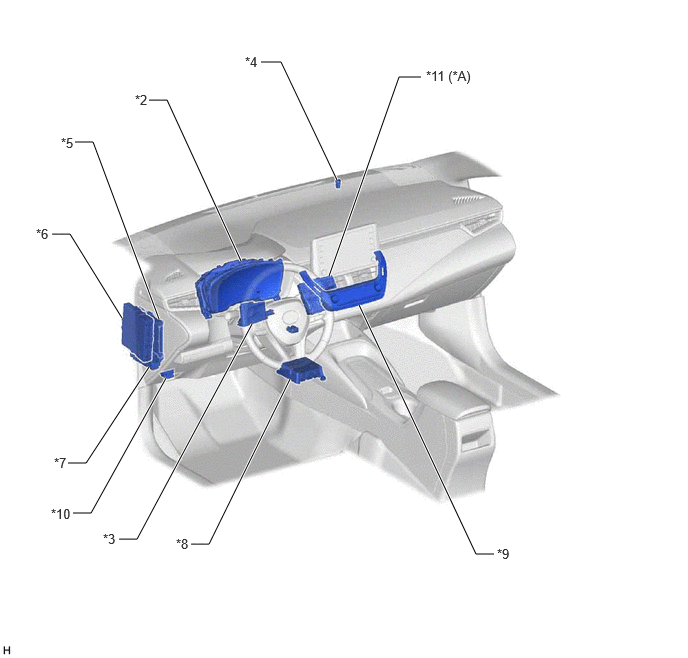

| *A | w/ Manual (SOS) Switch | - | - |
| *1 | COOLER (ROOM TEMP. SENSOR) THERMISTOR | *2 | COMBINATION METER ASSEMBLY |
| *3 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *4 | AUTOMATIC LIGHT CONTROL SENSOR |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | HYBRID VEHICLE CONTROL ECU |
| *7 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE - ECU-IG1 NO. 3 FUSE - ECU-IG1 NO. 4 FUSE |
*8 | AIRBAG SENSOR ASSEMBLY |
| *9 | AIR CONDITIONING CONTROL ASSEMBLY | *10 | DLC3 |
| *11 | DCM (TELEMATICS TRANSCEIVER) | - | - |

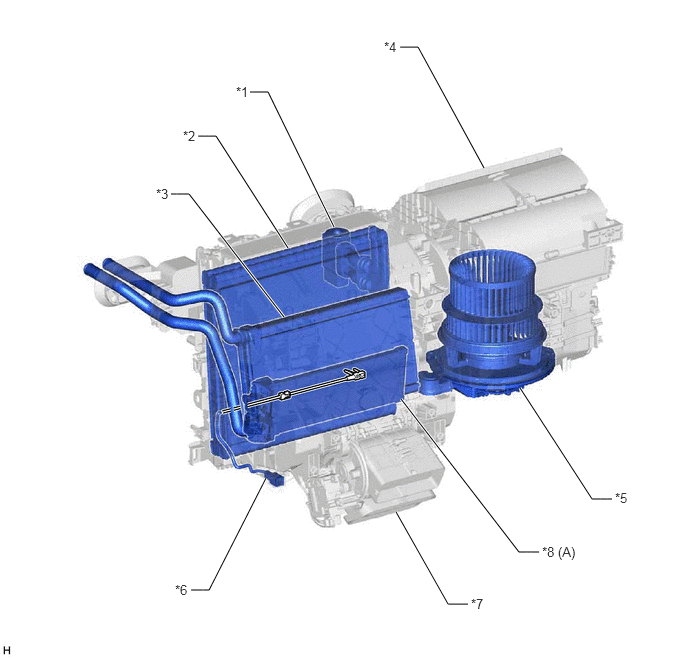

| *A | w/ PTC Heater | - | - |
| *1 | COOLER EXPANSION VALVE | *2 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY |
| *3 | HEATER RADIATOR UNIT SUB-ASSEMBLY | *4 | BLOWER ASSEMBLY |
| *5 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY | *6 | NO. 1 COOLER THERMISTOR |
| *7 | AIR CONDITIONING RADIATOR ASSEMBLY | *8 | QUICK HEATER ASSEMBLY |
