Components [09/2022 - ]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL | *2 | OUTER COWL TOP PANEL SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

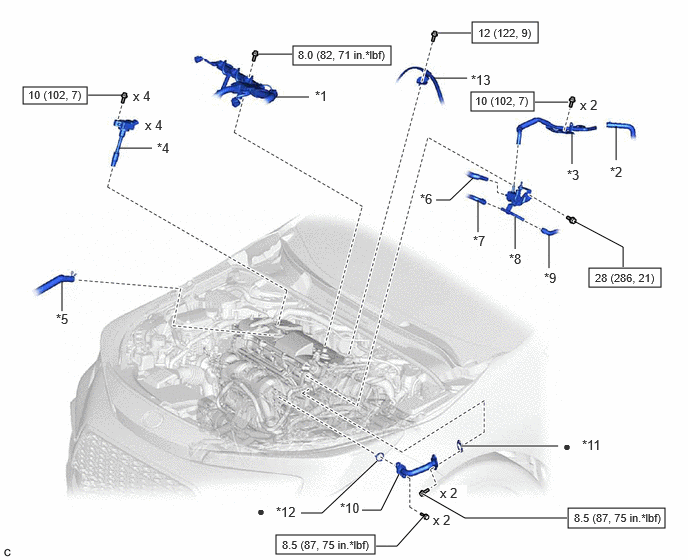

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE WIRE | *2 | FUEL VAPOR FEED HOSE |
| *3 | FUEL VAPOR FEED PIPE | *4 | IGNITION COIL ASSEMBLY |
| *5 | NO. 2 VENTILATION HOSE | *6 | NO. 2 FUEL VAPOR FEED HOSE |
| *7 | NO. 8 WATER BY-PASS HOSE | *8 | PURGE VALVE (PURGE VSV) |
| *9 | NO. 9 WATER BY-PASS HOSE | *10 | EGR PIPE ASSEMBLY |
| *11 | EGR PIPE GASKET | *12 | INLET EGR GASKET |
| *13 | FLOOR SHIFT TRANSMISSION CONTROL SELECT CABLE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

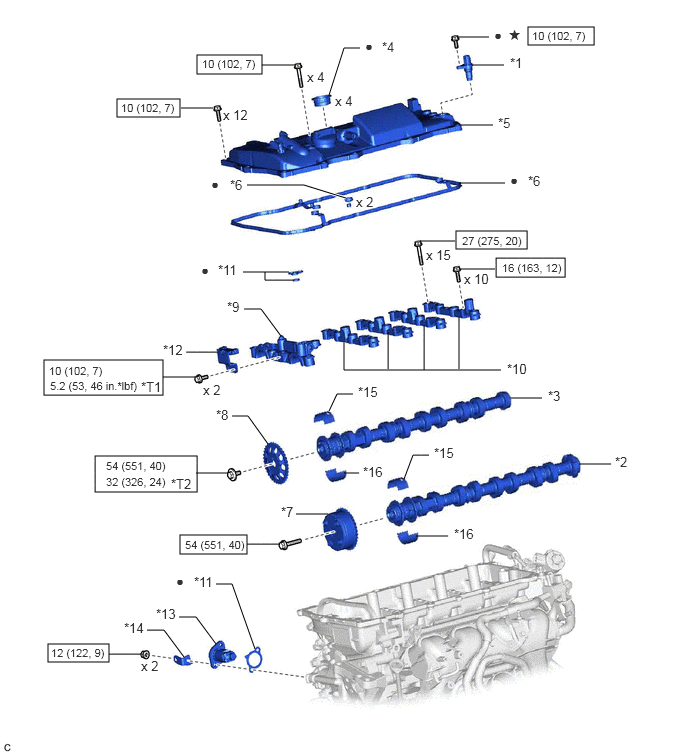

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT POSITION SENSOR | *2 | CAMSHAFT |
| *3 | NO. 2 CAMSHAFT | *4 | SPARK PLUG TUBE GASKET |
| *5 | CYLINDER HEAD COVER SUB-ASSEMBLY | *6 | CYLINDER HEAD COVER GASKET |
| *7 | CAMSHAFT TIMING GEAR ASSEMBLY | *8 | CAMSHAFT TIMING SPROCKET |
| *9 | NO. 1 CAMSHAFT BEARING CAP | *10 | NO. 2 CAMSHAFT BEARING CAP |
| *11 | GASKET | *12 | NO. 2 CHAIN VIBRATION DAMPER |
| *13 | NO. 1 CHAIN TENSIONER ASSEMBLY | *14 | BRACKET |
| *15 | NO. 1 CAMSHAFT BEARING | *16 | NO. 2 CAMSHAFT BEARING |
| N.m (kgf/cm, ft.lbf): Specified torque | *T1 | For use with SST | |
| *T2 | For use with SST and a union nut wrench | • | Non-reusable part |
| * | Precoated part | - | - |
