Parts Location [09/2022 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

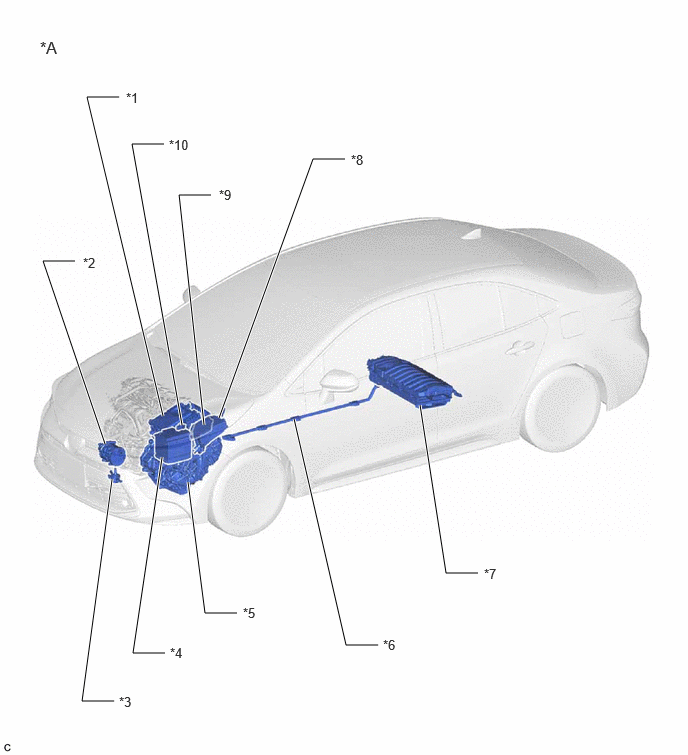

| *A | for 2WD | - | - |
| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *3 | INVERTER WATER PUMP ASSEMBLY | *4 | AUXILIARY BATTERY |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | HV FLOOR UNDER WIRE |
| *7 | HV BATTERY | *8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *9 | ECM | *10 | BATTERY STATE SENSOR ASSEMBLY |

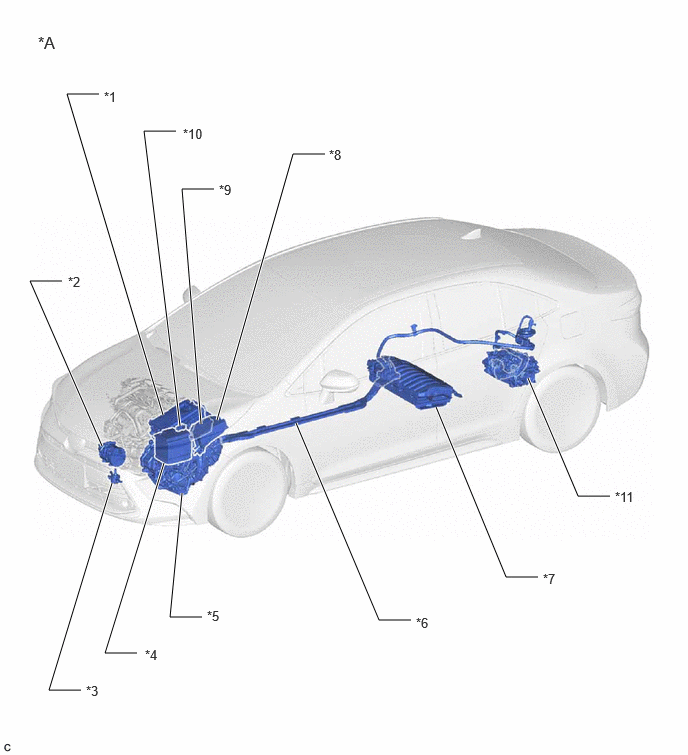

| *A | for 4WD | - | - |
| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *3 | INVERTER WATER PUMP ASSEMBLY | *4 | AUXILIARY BATTERY |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | HV FLOOR UNDER WIRE |
| *7 | HV BATTERY | *8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *9 | ECM | *10 | BATTERY STATE SENSOR ASSEMBLY |
| *11 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY | - | - |

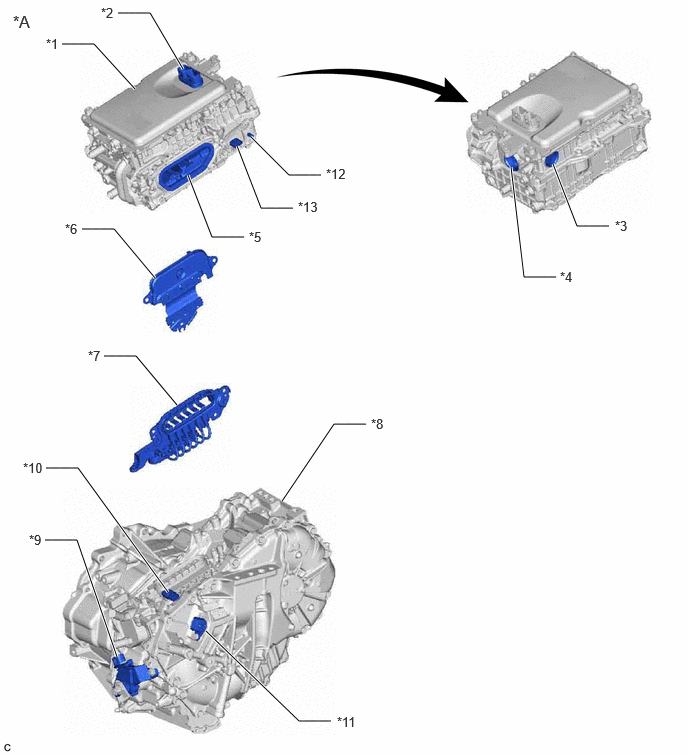

| *A | for 2WD | - | - |
| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | LOW VOLTAGE CONNECTOR |
| *3 | HV AIR CONDITIONING WIRE CONNECTION | *4 | HV FLOOR UNDER WIRE (HV BATTERY) CONNECTION |
| *5 | MOTOR CABLE CONNECTION | *6 | INVERTER COVER - INTERLOCK |
| *7 | MOTOR CABLE | *8 | HYBRID VEHICLE TRANSAXLE ASSEMBLY |
| *9 | SHIFT LEVER POSITION SENSOR | *10 | MOTOR TEMPERATURE SENSOR AND GENERATOR TEMPERATURE SENSOR CONNECTOR |
| *11 | MOTOR RESOLVER, GENERATOR RESOLVER AND TRANSMISSION FLUID TEMPERATURE SENSOR CONNECTOR | *12 | AMD TERMINAL |
| *13 | LOW VOLTAGE CONNECTOR (DC/DC CONVERTER) | - | - |

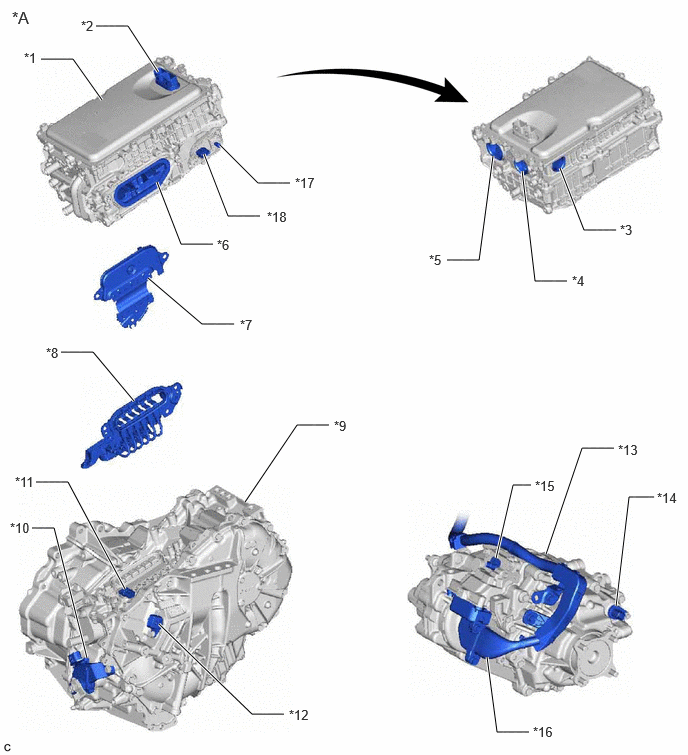

| *A | for 4WD | - | - |
| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | LOW VOLTAGE CONNECTOR |
| *3 | HV AIR CONDITIONING WIRE CONNECTION | *4 | HV FLOOR UNDER WIRE (HV BATTERY) CONNECTION |
| *5 | HV FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) CONNECTION | *6 | MOTOR CABLE CONNECTION |
| *7 | INVERTER COVER - INTERLOCK |
*8 | MOTOR CABLE |
| *9 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *10 | SHIFT LEVER POSITION SENSOR |
| *11 | MOTOR TEMPERATURE SENSOR AND GENERATOR TEMPERATURE SENSOR CONNECTOR | *12 | MOTOR RESOLVER, GENERATOR RESOLVER AND TRANSMISSION FLUID TEMPERATURE SENSOR CONNECTOR |
| *13 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY | *14 | REAR MOTOR RESOLVER |
| *15 | REAR MOTOR TEMPERATURE SENSOR CONNECTOR | *16 | HV FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) |
| *17 | AMD TERMINAL | *18 | LOW VOLTAGE CONNECTOR (DC/DC CONVERTER) |
| *1 | SERVICE PLUG GRIP | *2 | HV BATTERY JUNCTION BLOCK ASSEMBLY |
| *3 | BATTERY ECU ASSEMBLY | *4 | BATTERY COOLING BLOWER ASSEMBLY |
| *5 | BATTERY CURRENT SENSOR | *6 | SMRB |
| *7 | SMRG | - | - |

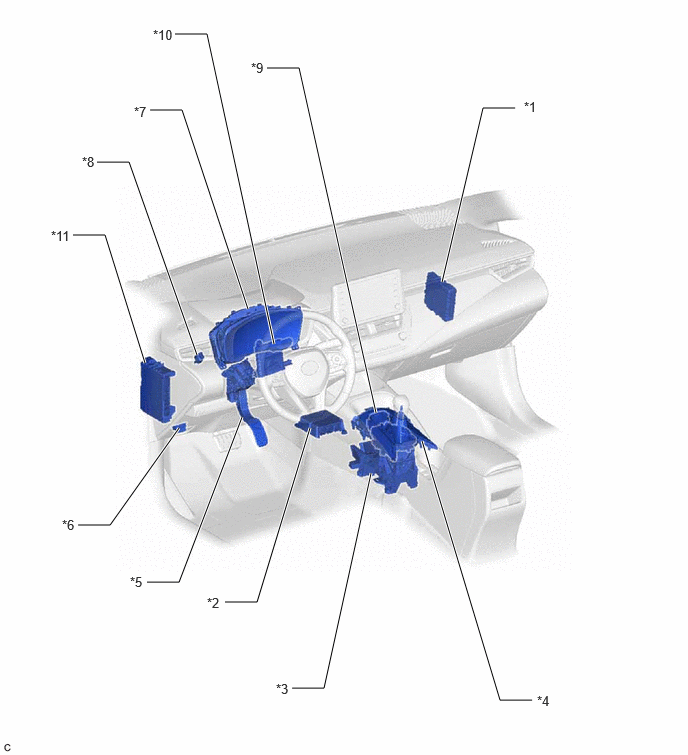

| *1 | HYBRID VEHICLE CONTROL ECU | *2 | AIRBAG SENSOR ASSEMBLY |
| *3 | TRANSMISSION FLOOR SHIFTASSEMBLY | *4 | POSITION INDICATOR HOUSING ASSEMBLY |
| *5 | ACCELERATOR PEDAL SENSOR ASSEMBLY | *6 | DLC3 |
| *7 | COMBINATION METER ASSEMBLY | *8 | STOP LIGHT SWITCH ASSEMBLY |
| *9 | COMBINATION SWITCH ASSEMBLY - DRIVE MODE SELECT SWITCH - EV DRIVE MODE SWITCH |
*10 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *11 | POWER DISTRIBUTION BOX ASSEMBLY | - | - |
