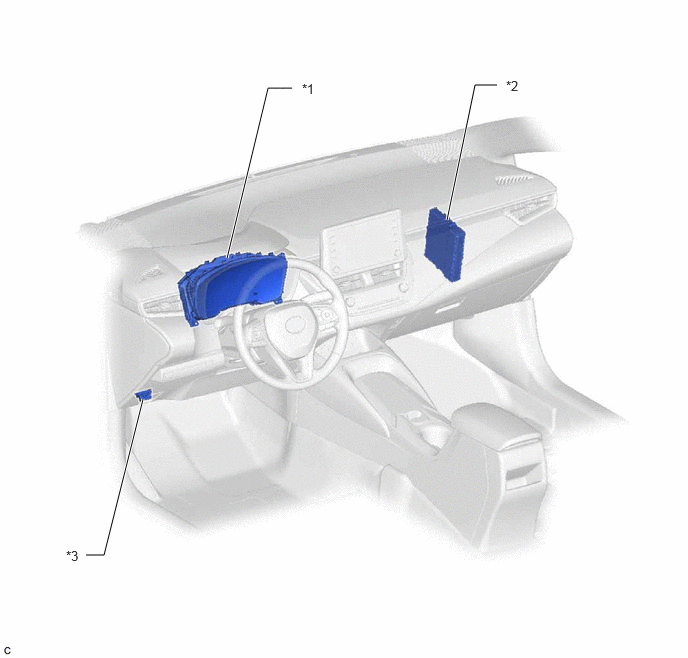

Parts Location [01/2019 - 09/2022]: Illustration
WARNING: This page is about a different variant/trim than selected.

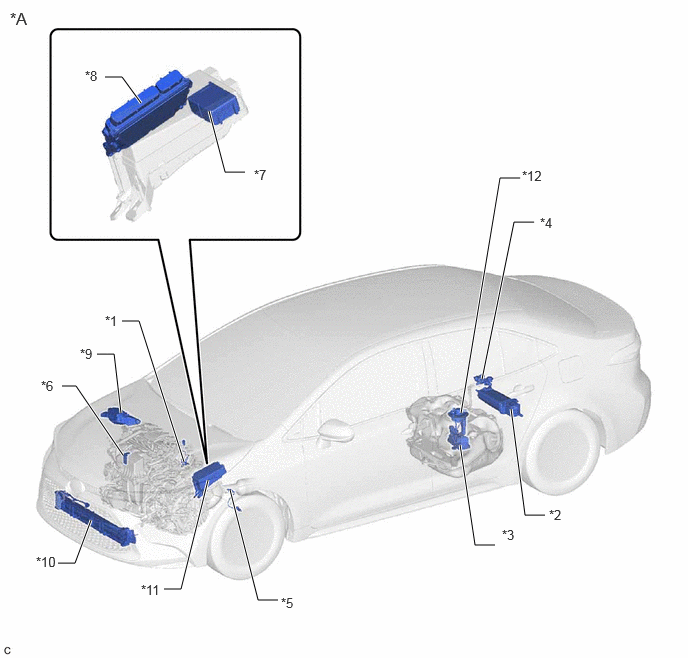

| *A | w/ Canister Pump Module | - | - |
| *1 | AIR FUEL RATIO SENSOR | *2 | CANISTER |
| *3 | FUEL PUMP | *4 | FUEL VAPOR-CONTAINMENT VALVE |
| *5 | HEATED OXYGEN SENSOR | *6 | MASS AIR FLOW METER SUB-ASSEMBLY |
| *7 | NO. 1 INTEGRATION RELAY | *8 | ECM |
| *9 | NO. 2 RELAY BLOCK ASSEMBLY | *10 | RADIATOR SHUTTER ASSEMBLY - RADIATOR SHUTTER SUB-ASSEMBLY - SWING GRILLE ACTUATOR ASSEMBLY |
| *11 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY | *12 | FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR ASSEMBLY) |

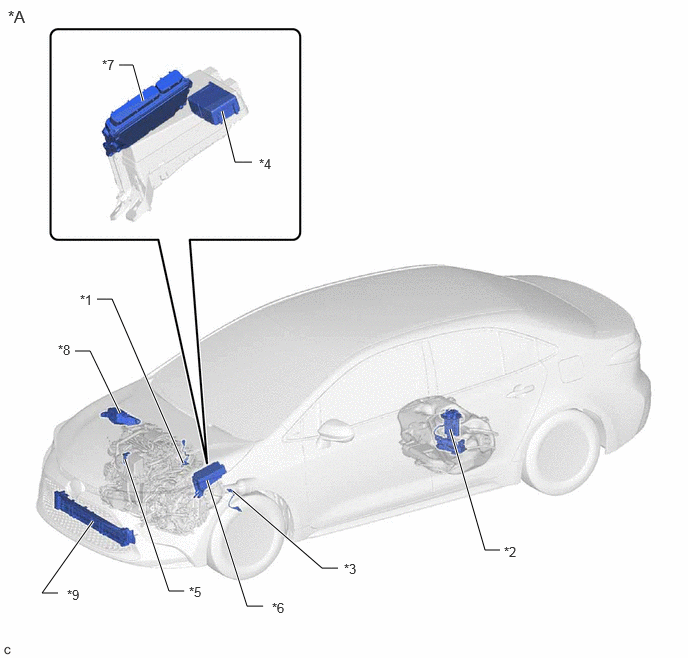

| *A | w/o Canister Pump Module | - | - |
| *1 | AIR FUEL RATIO SENSOR | *2 | FUEL PUMP |
| *3 | HEATED OXYGEN SENSOR | *4 | NO. 1 INTEGRATION RELAY |
| *5 | MASS AIR FLOW METER SUB-ASSEMBLY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *7 | ECM | *8 | NO. 2 RELAY BLOCK ASSEMBLY |
| *9 | RADIATOR SHUTTER ASSEMBLY - RADIATOR SHUTTER SUB-ASSEMBLY - SWING GRILLE ACTUATOR ASSEMBLY |
- | - |

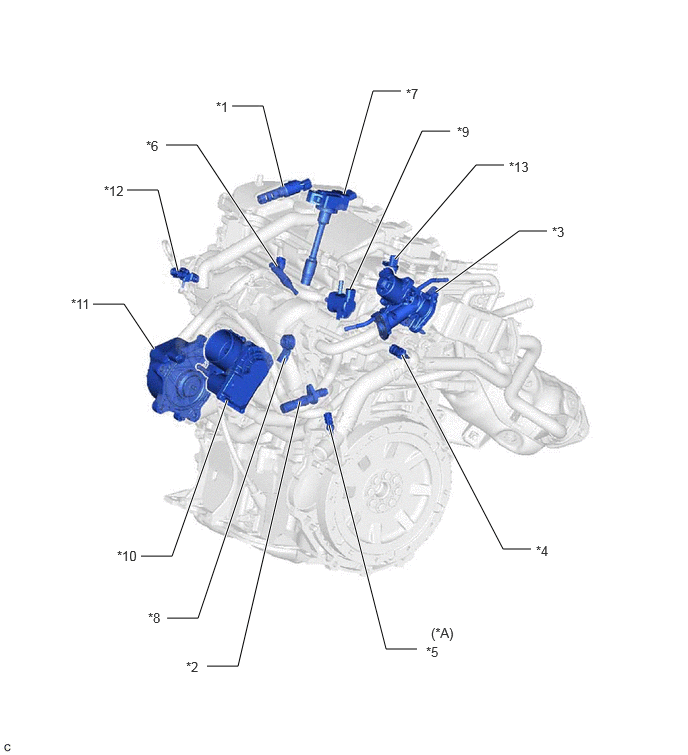

| *A | w/ No. 2 Engine Coolant Temperature Sensor | - | - |
| *1 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY | *2 | CRANKSHAFT POSITION SENSOR |
| *3 | EGR VALVE ASSEMBLY | *4 | ENGINE COOLANT TEMPERATURE SENSOR |
| *5 | NO. 2 ENGINE COOLANT TEMPERATURE SENSOR | *6 | FUEL INJECTOR ASSEMBLY |
| *7 | IGNITION COIL ASSEMBLY | *8 | KNOCK CONTROL SENSOR |
| *9 | PURGE VALVE | *10 | THROTTLE BODY ASSEMBLY |
| *11 | ENGINE WATER PUMP ASSEMBLY | *12 | MANIFOLD ABSOLUTE PRESSURE SENSOR |
| *13 | CAMSHAFT POSITION SENSOR | - | - |
