Parts Location [09/2022 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

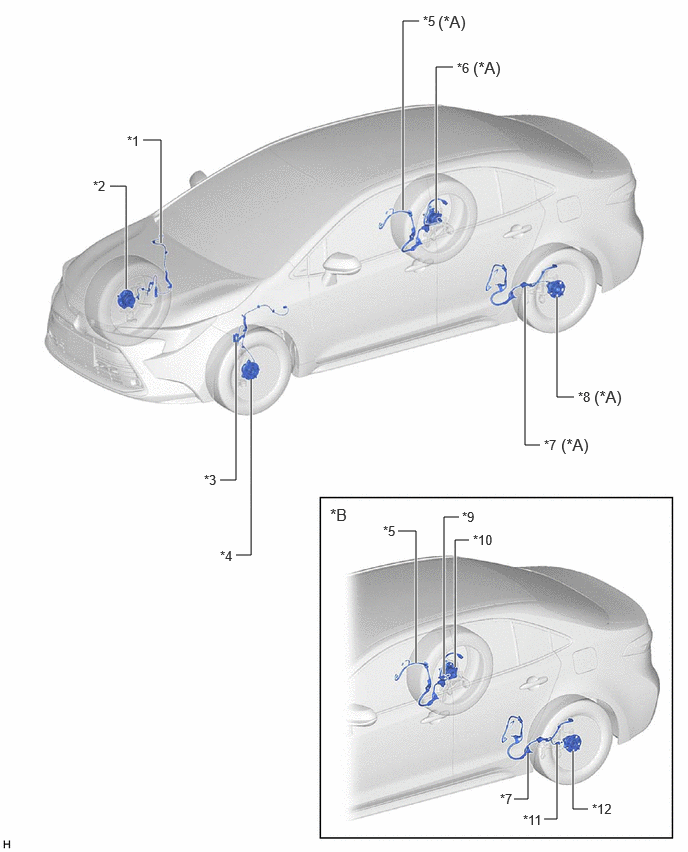

| *A | for 2WD | *B | for AWD |
| *1 | FRONT SPEED SENSOR RH | *2 | FRONT AXLE HUB SUB-ASSEMBLY RH - FRONT SPEED SENSOR ROTOR RH |
| *3 | FRONT SPEED SENSOR LH | *4 | FRONT AXLE HUB SUB-ASSEMBLY LH - FRONT SPEED SENSOR ROTOR LH |
| *5 | NO. 1 PARKING BRAKE WIRE ASSEMBLY - SKID CONTROL SENSOR WIRE RH |
*6 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR RH - REAR SPEED SENSOR ROTOR RH |
| *7 | NO. 2 PARKING BRAKE WIRE ASSEMBLY - SKID CONTROL SENSOR WIRE LH |
*8 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR LH - REAR SPEED SENSOR ROTOR LH |
| *9 | REAR SPEED SENSOR RH | *10 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
| *11 | REAR SPEED SENSOR LH | *12 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |

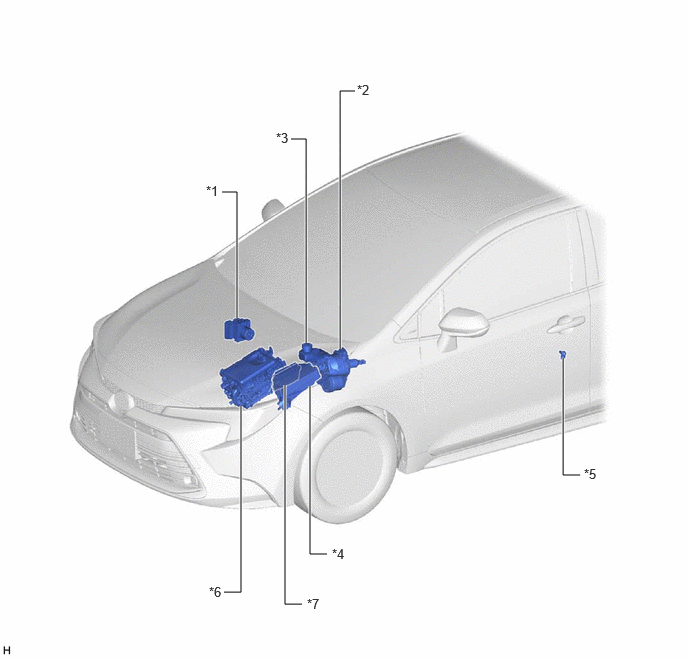

| *1 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*2 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY - ELECTRIC BRAKE BOOSTER - MOTOR ROTATION ANGLE SENSOR - RELATIVE DISPLACEMENT SENSOR - MOTOR |
| *3 | BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |
*4 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ABS NO. 1 FUSE - ABS NO. 2 FUSE - ABS MAIN FUSE - CAPACITOR FUSE |
| *5 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (FOR DRIVER SIDE) | *6 | INVERTER WITH CONVERTER ASSEMBLY |
| *7 | ECM | - | - |
| *A | for Instrument Panel | *B | for Shift Panel |
| *C | w/ Smart Key System | - | - |

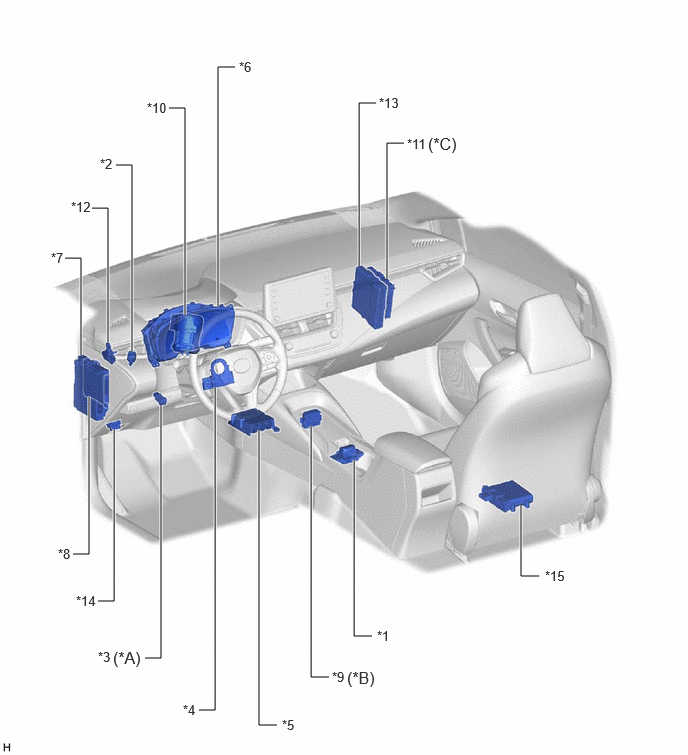

| *1 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY - BRAKE HOLD SWITCH |
*2 | STOP LIGHT SWITCH ASSEMBLY - STOP LIGHT CONTROL RELAY |
| *3 | VSC OFF SWITCH | *4 | STEERING ANGLE SENSOR |
| *5 | AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
*6 | COMBINATION METER ASSEMBLY - ABS WARNING LIGHT - BRAKE SYSTEM WARNING LIGHT (RED INDICATOR) - BRAKE SYSTEM WARNING LIGHT (YELLOW INDICATOR) - SLIP INDICATOR LIGHT - VSC OFF INDICATOR LIGHT - BRAKE HOLD STANDBY INDICATOR LIGHT - BRAKE HOLD OPERATED INDICATOR LIGHT - MULTI-INFORMATION DISPLAY (TRACTION CONTROL TURNED OFF) |
| *7 | POWER DISTRIBUTION BOX ASSEMBLY - STOP FUSE - ECU-DCC NO. 1 FUSE - ECU-IGR NO. 2 FUSE - A/BAG-IGR FUSE |
*8 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *9 | COMBINATION SWITCH ASSEMBLY - VSC OFF SWITCH |
*10 | POWER STEERING ECU ASSEMBLY |
| *11 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *12 | BRAKE PEDAL STROKE SENSOR ASSEMBLY |
| *13 | HYBRID VEHICLE CONTROL ECU | *14 | DLC3 |
| *15 | BRAKE CONTROL POWER SUPPLY ASSEMBLY | - | - |
