Parts Location [06/2018 - 01/2019]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

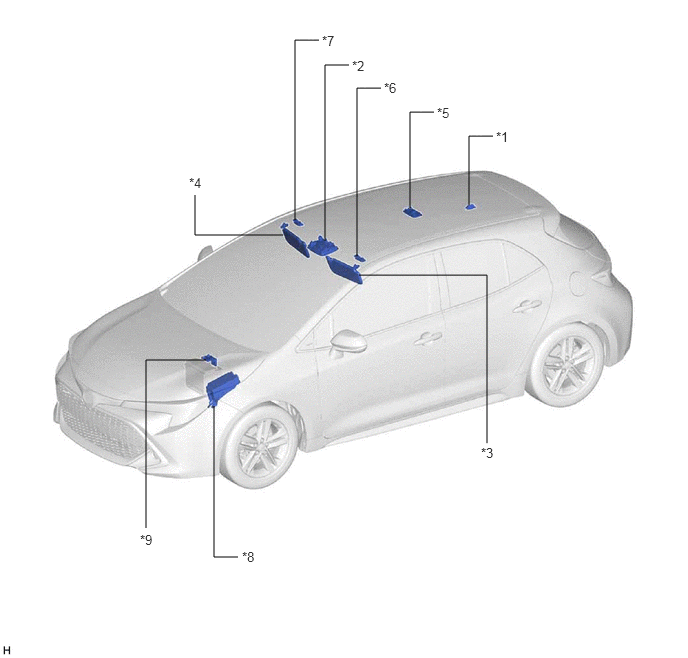

| *1 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *2 | MAP LIGHT ASSEMBLY |
| *3 | VISOR ASSEMBLY LH | *4 | VISOR ASSEMBLY RH |
| *5 | REAR ROOM LIGHT (NO. 1 ROOM LIGHT ASSEMBLY) | *6 | VANITY LIGHT ASSEMBLY LH |
| *7 | VANITY LIGHT ASSEMBLY RH | *8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - D/C CUT FUSE |
| *9 | FUSIBLE LINK BLOCK ASSEMBLY - J/B-AM FUSE |
- | - |

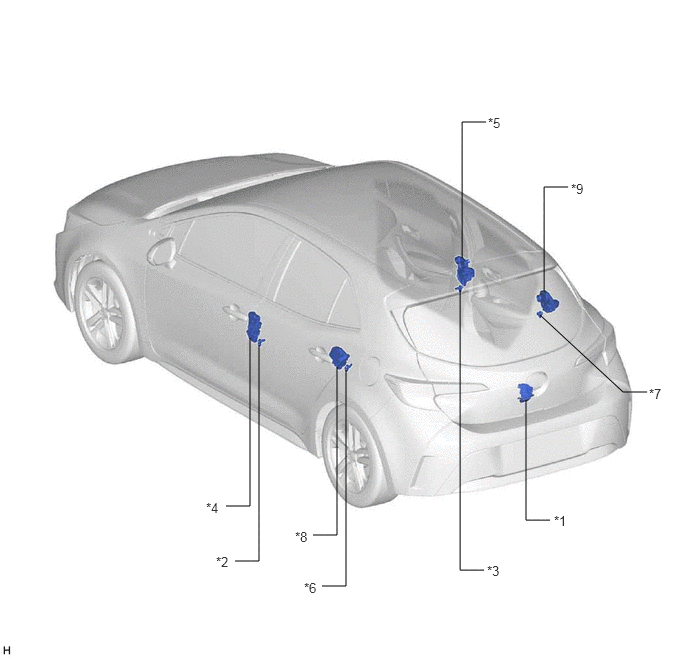

| *1 | BACK DOOR COURTESY LIGHT SWITCH (BACK DOOR LOCK ASSEMBLY) | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
| *3 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH | *8 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *9 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH | - | - |
