Parts Location [01/2019 - 09/2022]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

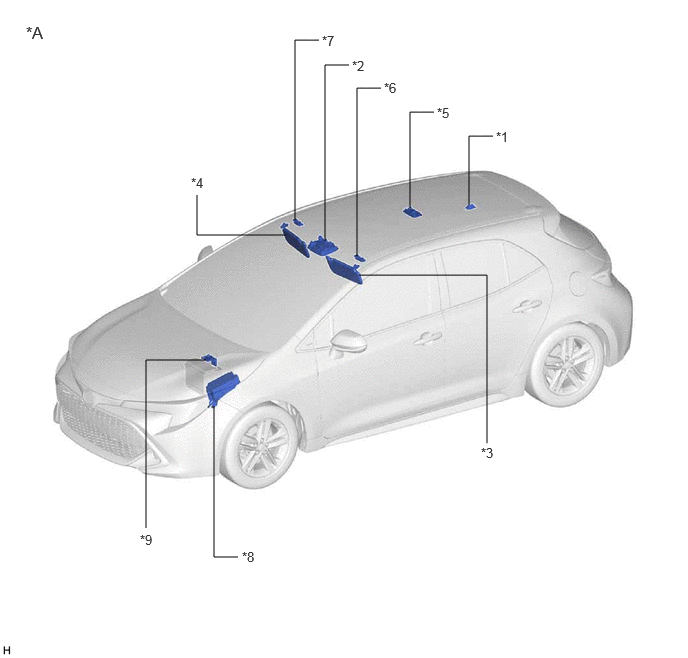

| *A | for Hatchback | - | - |
| *1 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *2 | MAP LIGHT ASSEMBLY |
| *3 | VISOR ASSEMBLY LH | *4 | VISOR ASSEMBLY RH |
| *5 | REAR ROOM LIGHT (NO. 1 ROOM LIGHT ASSEMBLY) | *6 | VANITY LIGHT ASSEMBLY LH |
| *7 | VANITY LIGHT ASSEMBLY RH | *8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - D/C CUT FUSE |
| *9 | FUSIBLE LINK BLOCK ASSEMBLY - J/B-AM FUSE |
- | - |

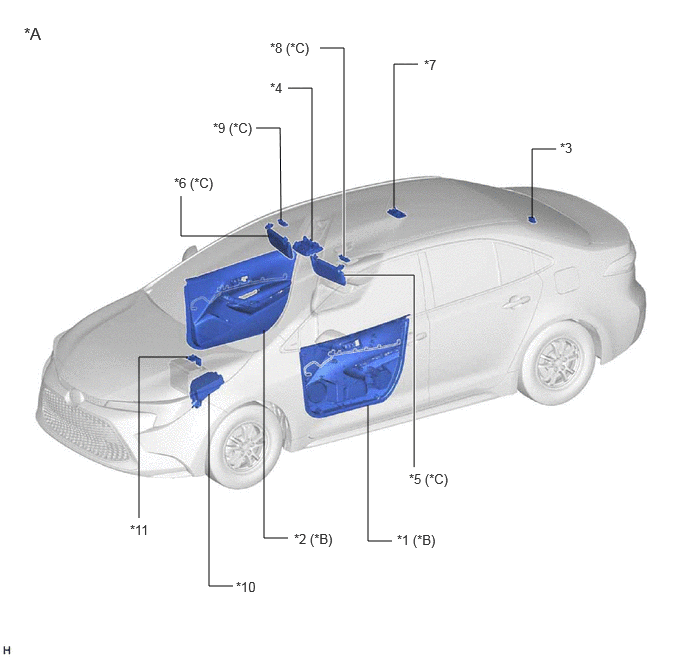

| *A | for Sedan | *B | w/ Ambient Illumination Light |
| *C | w/ Vanity Light | - | - |
| *1 | DOOR AMBIENT ILLUMINATION LIGHT LH (FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH) | *2 | DOOR AMBIENT ILLUMINATION LIGHT RH (FRONT DOOR TRIM BOARD SUB-ASSEMBLY RH) |
| *3 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *4 | MAP LIGHT ASSEMBLY |
| *5 | VISOR ASSEMBLY LH | *6 | VISOR ASSEMBLY RH |
| *7 | REAR ROOM LIGHT (NO. 1 ROOM LIGHT ASSEMBLY) | *8 | VANITY LIGHT ASSEMBLY LH |
| *9 | VANITY LIGHT ASSEMBLY RH | *10 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - D/C CUT FUSE |
| *11 | FUSIBLE LINK BLOCK ASSEMBLY - J/B-AM FUSE |
- | - |

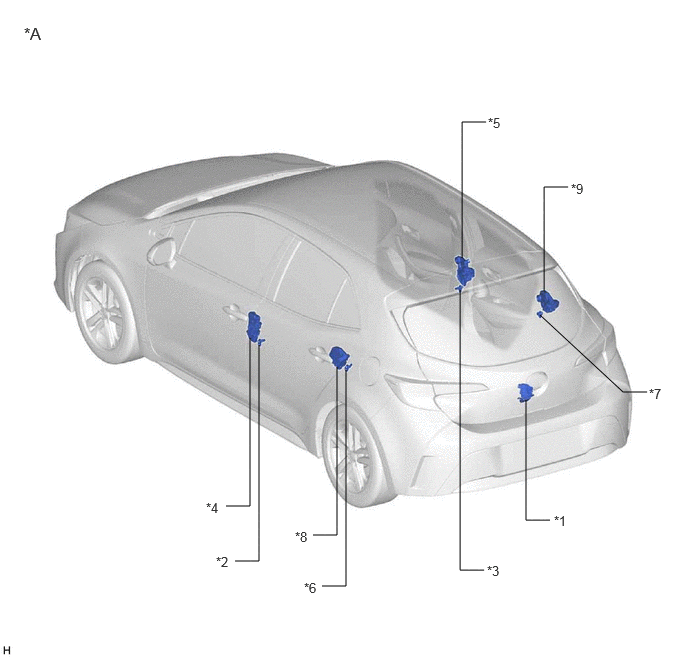

| *A | for Hatchback | - | - |
| *1 | BACK DOOR COURTESY LIGHT SWITCH (BACK DOOR LOCK ASSEMBLY) | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
| *3 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH | *8 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *9 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH | - | - |

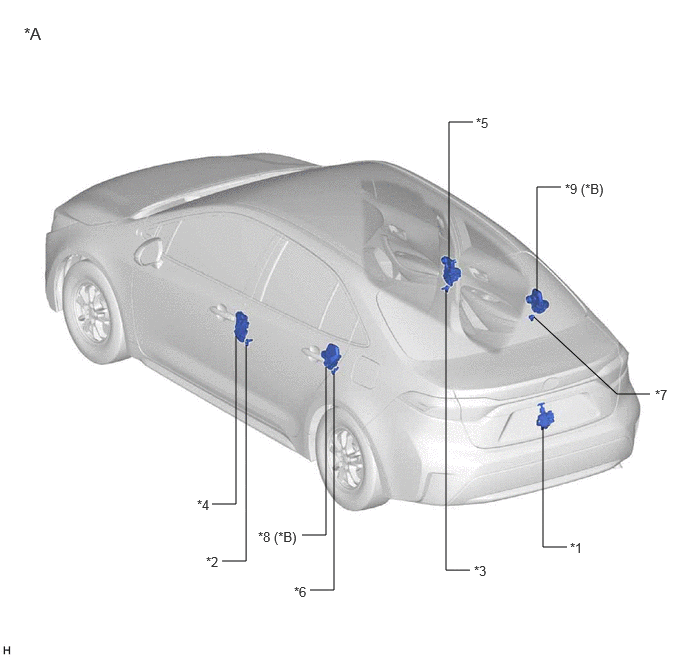

| *A | for Sedan | *B | w/ Unlock Detection Switch |
| *1 | LUGGAGE COMPARTMENT DOOR COURTESY LIGHT SWITCH (LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY) | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
| *3 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH | *8 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *9 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH | - | - |

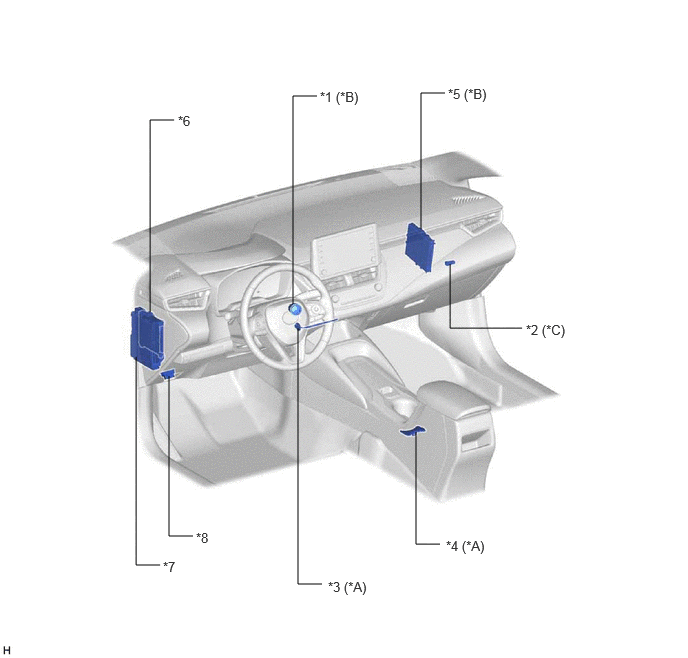

| *A | w/ Ambient Illumination Light | *B | w/ Smart Key System |
| *C | w/ Glove Box Light | - | - |
| *1 | ENGINE SWITCH | *2 | GLOVE BOX LIGHT ASSEMBLY |
| *3 | CENTER TRAY ILLUMINATION LIGHT (INSTRUMENT PANEL LIGHT ASSEMBLY) | *4 | CUP HOLDER LIGHT (CONSOLE BOX POCKET GARNISH) |
| *5 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *6 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *7 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-ACC FUSE - ECU-IG1 NO. 4 FUSE - ECU-DCC NO. 2 FUSE - DOME FUSE - ACC RELAY - IG1-NO. 1 RELAY - DOME CUT RELAY |
*8 | DLC3 |
