Parts Location [09/2022 - 11/2022]: Illustration
WARNING: This page is about a different car, the 2023 Toyota GR Corolla and 2023 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

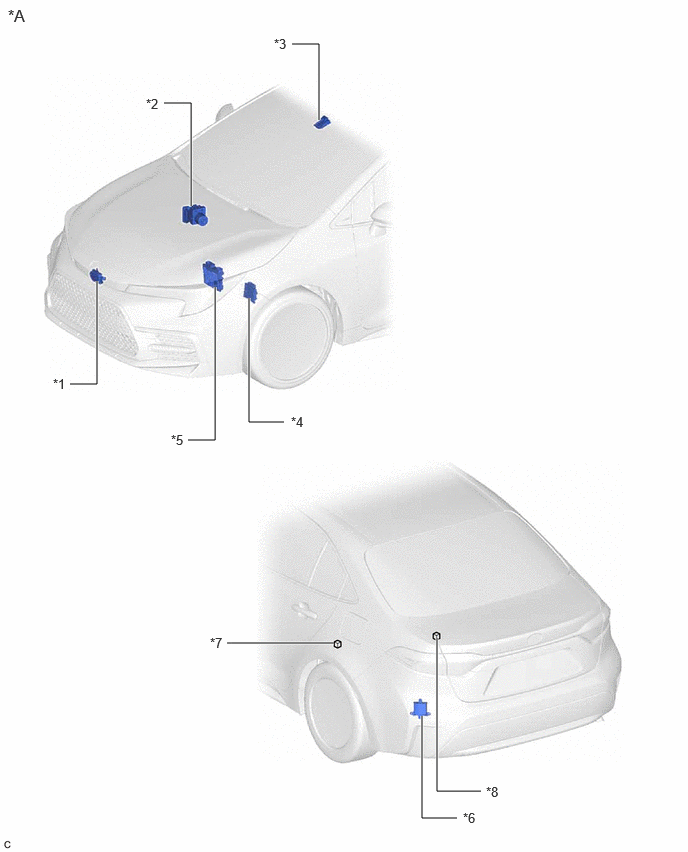

| *1 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY (w/ Toyota Safety Sense) |
*2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | FORWARD RECOGNITION CAMERA (w/ Toyota Safety Sense) |
*4 | TCM (for CVT (K120)) |
| *5 | ECM | *6 | BLIND SPOT MONITOR SENSOR LH (w/ Blind Spot Monitor System) |
| *7 | NO. 7 CAN JUNCTION CONNECTOR (w/ Blind Spot Monitor System) |
*8 | CAN JUNCTION TERMINAL (w/ Blind Spot Monitor System) |

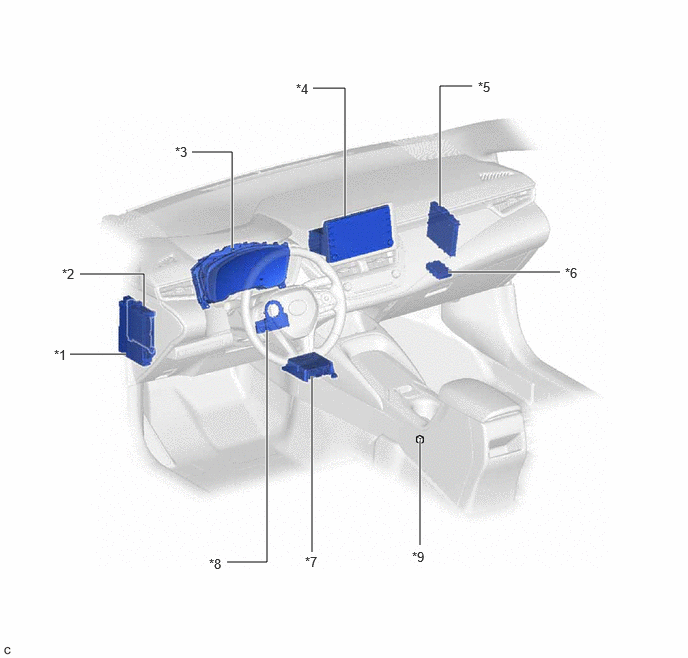

| *1 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | COMBINATION METER ASSEMBLY | *4 | RADIO AND DISPLAY RECEIVER ASSEMBLY |
| *5 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Smart Key System) |
*6 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) |
| *7 | AIRBAG SENSOR ASSEMBLY | *8 | STEERING SENSOR |
| *9 | NO. 1 JUNCTION CONNECTOR | - | - |

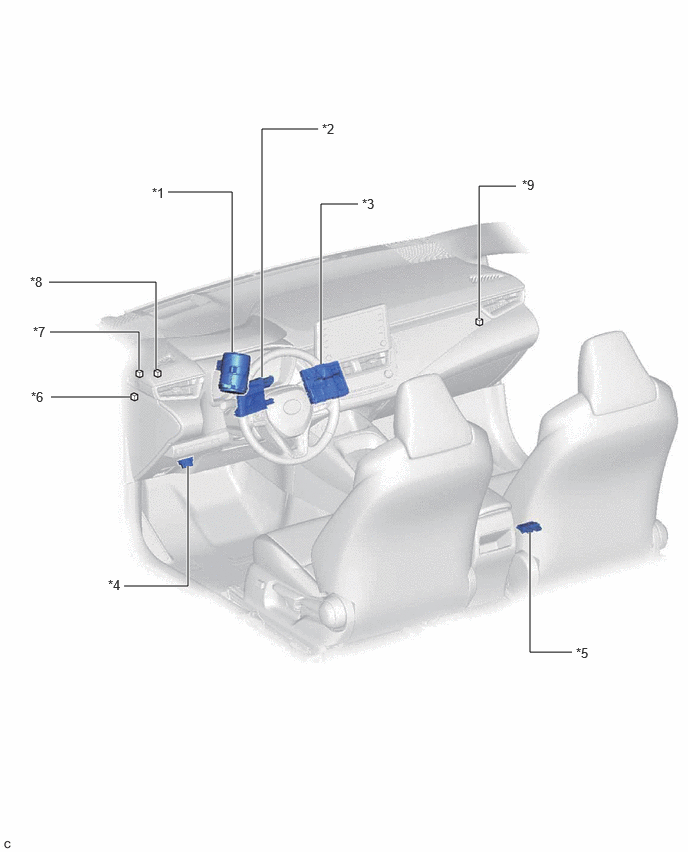

| *1 | POWER STEERING ECU WITH MOTOR ASSEMBLY | *2 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *3 | DCM (TELEMATICS TRANSCEIVER) (w/ Telematics Transceiver) |
*4 | DLC3 |
| *5 | OCCUPANT DETECTION ECU | *6 | NO. 3 CAN JUNCTION CONNECTOR |
| *7 | NO. 1 CAN JUNCTION CONNECTOR | *8 | NO. 4 CAN JUNCTION CONNECTOR |
| *9 | NO. 6 CAN JUNCTION CONNECTOR | - | - |
