Components [09/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

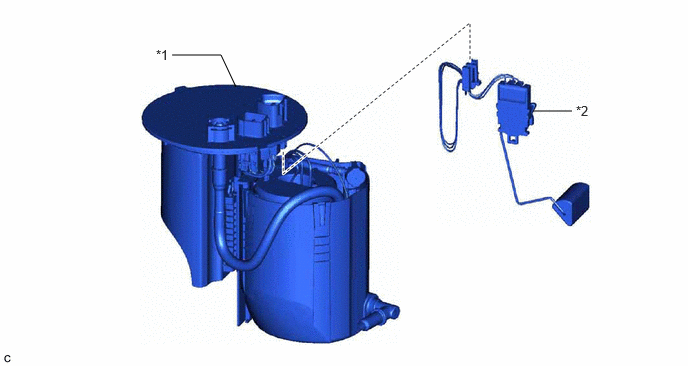

Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Callout |
Description |
Callout |
Description |
| *1 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
*2 |
FUEL SENDER GAUGE ASSEMBLY |

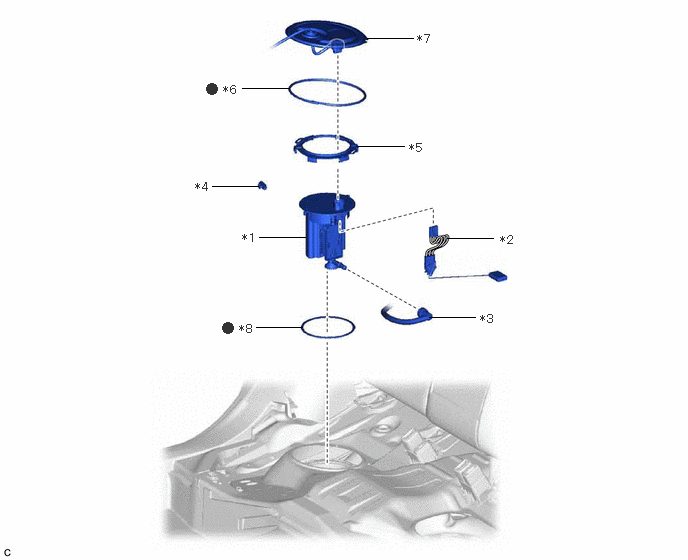

Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Callout |
Description |
Callout |
Description |
| *1 |
FUEL RETURN VENT TUBE ASSEMBLY |
*2 |
NO. 2 FUEL SENDER GAUGE ASSEMBLY |
| *3 |
FUEL RETURN VENT TUBE SUB-ASSEMBLY |
*4 |
NO. 1 FUEL TUBE CLAMP |
| *5 |
FUEL PUMP GAUGE RETAINER (for RH Side) |
*6 |
BUTYL TAPE |
| *7 |
REAR FLOOR SERVICE HOLE COVER (for RH Side) |
*8 |
FUEL SUCTION TUBE SET GASKET |
| • |
Non-reusable part |
- |
- |
