Components [09/2022 - 11/2022]
WARNING: This page is about a different car, the 2025 Toyota GR Corolla, 2024 Toyota GR Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

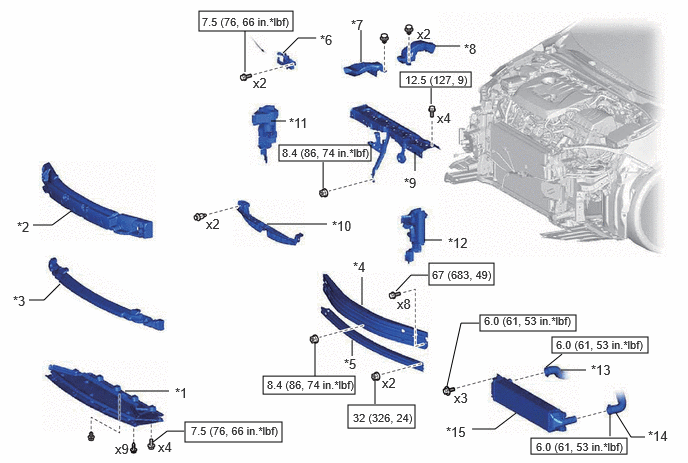

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CENTER ENGINE UNDER COVER | *2 | FRONT BUMPER ENERGY ABSORBER |
| *3 | FRONT LOWER BUMPER ABSORBER | *4 | FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY |
| *5 | NO. 2 FRONT BUMPER REINFORCEMENT | *6 | HOOD LOCK ASSEMBLY |
| *7 | NO. 3 AIR CLEANER INLET | *8 | INLET NO. 1 AIR CLEANER |
| *9 | UPPER RADIATOR SUPPORT SUB-ASSEMBLY | *10 | INTERCOOLER PLATE |
| *11 | NO. 1 RADIATOR AIR GUIDE RH | *12 | NO. 1 RADIATOR AIR GUIDE LH |
| *13 | NO. 3 AIR HOSE | *14 | NO. 4 AIR HOSE |
| *15 | INTERCOOLER ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
