Components [01/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

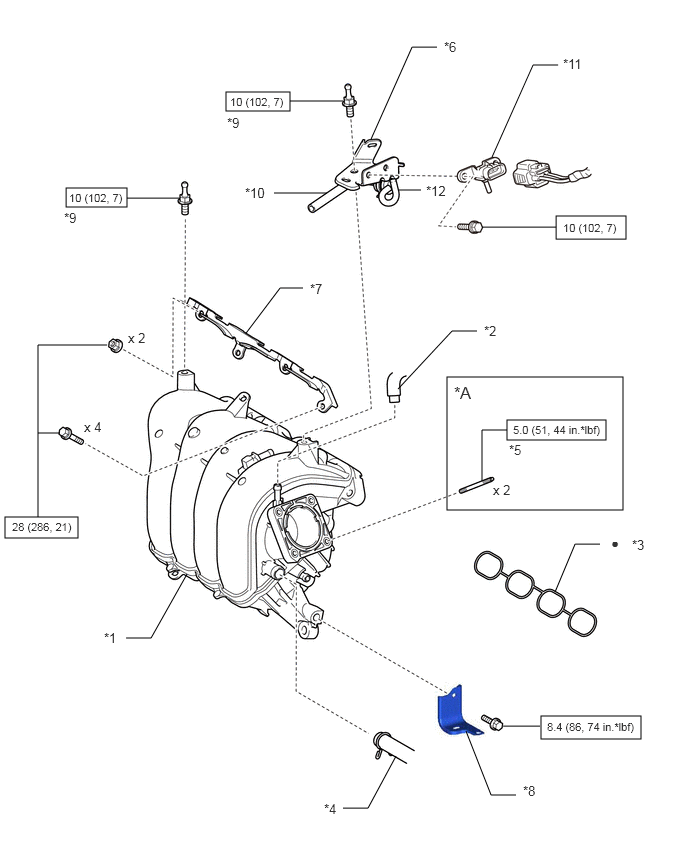

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Stud Bolt | - | - |
| *1 | INTAKE MANIFOLD | *2 | NO. 1 FUEL VAPOR FEED HOSE |
| *3 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET | *4 | VENTILATION HOSE |
| *5 | STUD BOLT | *6 | VACUUM SENSOR BRACKET |
| *7 | INTAKE MANIFOLD STAY | *8 | WIRE HARNESS CLAMP BRACKET |
| *9 | ENGINE COVER JOINT | *10 | NO. 1 AIR HOSE |
| *11 | E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR) | *12 | NO. 3 AIR HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
