Components [01/2019 - 11/2022]
WARNING: This page is about a different car, the 2022 Toyota Corolla, 2021 Toyota Corolla, 2020 Toyota Corolla, and 2019 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

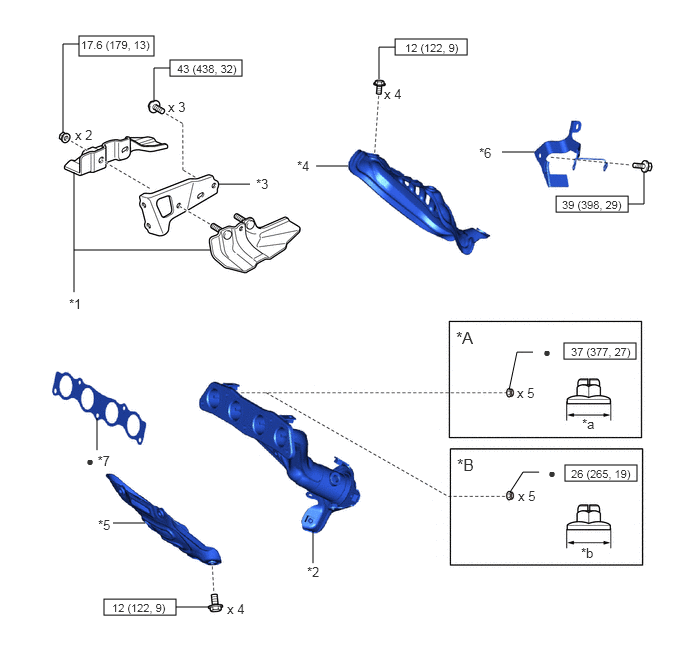

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | DRIVE SHAFT HEAT INSULATOR SUB-ASSEMBLY | *2 | EXHAUST MANIFOLD |
| *3 | MANIFOLD STAY | *4 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR | *6 | WIRE HARNESS CLAMP BRACKET |
| *7 | EXHAUST MANIFOLD TO HEAD GASKET | - | - |
| *a | 18 mm (0.709 in.) | *b | 17 mm (0.669 in.) |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
